這兩天天天琢磨出圖紙的事。

Cad中的打印比例，繪圖比例和注釋全局比例的問題，

怎樣設置才能合適的表達大小不一的零件？

他們到底是和圖紙上標注的比例有什么關系?

同一條線段在不同的設置下自動標注的尺寸會怎樣變化？

他們的變化對字體和線寬有什么樣的影響?

======================================================

簡答：

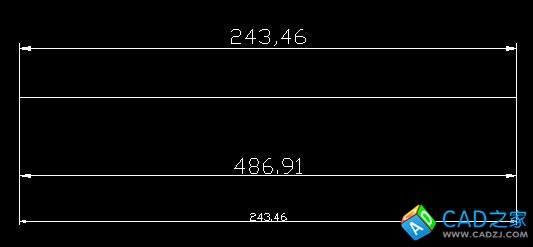

如上圖同一條線段，在不同的標準格式如下（線寬設置相同，字高度都是3.5）：
第一個尺寸是測量因子為1，標注全局因子為2；
第二個尺寸測量因子為2，標注全局因子為2；
第三個尺寸測量因子為1，標注全局因子為1

可見：
1、測量因子影響的是標準尺寸的大小，
2、標注全局因子影響的是字體和箭頭的大小，
3、他們的變化對線寬是沒有影響的。


關于他們對字體的大小的影響：
打印比例和標注全局因子對打印出來的藍圖的字體會有影響。
比如說同樣一個電子圖我們將他分別打印在A0和A1的圖紙上時，會得到看起來不一樣大的字，線寬，箭頭的大小也會不一樣大小【電子圖中設置的同一種字體，不同的圖紙上（不同的打印比例）會大小不一，有待于進一步的實驗】。
換句話說，為了要得到國標里規定大小的字，我們需要根據不同的圖紙大小，不同的零件尺寸進行設計字體大小。


相關資料：

AUTOCAD
1.繪圖比例

我們習慣稱AutoCAD為1：1繪圖，這1：1應該算是比例的概念，但實際上AutoCAD沒有什么1：n繪圖的說法。我們也先別說輸入100就是100mm，嚴格來說，我們輸入的是100個圖形單位，因為我們使用的是公制，公制的1個圖形單位在AutoCAD中便是1mm。繪圖就是按設定的圖形單位，按實物實際繪圖，1m長度的線你就輸入1000，而不要因為圖紙比例是1：100就輸入1000/100=10。這樣，AutoCAD繪圖實際是沒有繪圖比例這個概念的。

2、打印比例

實際工程中不可能實物多大就畫多大的圖紙，也就是說電腦內的AutoCAD圖形文件它還不是圖紙，而僅僅是個圖形電子文件，要把它變成實實在在的物理圖紙就需要1：n打印出圖。1：100打印，就是把100mm長的一條線打印成1mm長，換句話說，如果電子文件上1000mm長的線通過打印，到圖紙上是20mm的話，那就叫做1：50打印出圖（1000/20=50）。
正因為這樣，用AutoCAD繪圖，我們最好把圖紙比例理解為打印出圖比例更為貼切。

3、實物沒有比例，非實物才有比例

既然AutoCAD是實物多大就畫多大，那實物實際就沒有比例。
可是，非實物性圖紙信息，如文字、尺寸標注、符號性圖形。原本是沒有什么比例之說的，AutoCAD中反倒有比例了，為什么？因為，電子文件打印成物理圖紙時用1：n縮放打印，圖上所有對象一視同仁都得縮放。這樣，物理圖紙上5mm高的文字，當打印比例為1：100時，在AutoCAD電子文件上就非要設成500mm，以便500/100=5。也即，在繪圖過程中，非實物性內容必須要考慮圖紙比例。
這里引出一個概念：因為要縮小n倍打印，原本無比例的對象要預先放大n倍。

訂正：
上面關于單位有錯誤概念，應該是dwg文件只有圖形單位，不存在什么公制是一個圖形單位=1毫米，所有毫米、米、英寸這些單位都是打印時設置的，也即：單位是打印出來的，沒打印前，只是圖形單位。


4、尺寸標注樣式中的比例

尺寸標注全局比例因子，即系統變量DIMSCALE
測量單位比例因子，即系統變量DIMLFAC
分數高度比例因子，即系統變量DIMTFAC

先講測量單位比例因子，
DIMLFAC=1，這是缺省設置值。如果我們把圖上顯示的尺寸值稱為尺寸標注值的話，那么：尺寸標注值=實際測量值×測量單位比例因子。
通過上述公式，我們就非常清楚，如果在一張圖上要畫不同比例的圖并且不使用圖紙空間的話，我們就得把某些圖形人為縮放，比如在1：100的主比例圖上要畫1：25的放大圖，我們就需要把這部分圖形放大4倍，1000的長度成了4000，尺寸標注出來也是4000，而我們不希望標成4000，而是仍要它標成1000，也就是說，實際測量值=4000，尺寸標注值=1000，顯然這時的測量單位比例因子DIMLFAC=1/4=0.25。

任便講一下，不用這個系統變量，而是用輸入數據或打碎后編輯數據的方法我認為是不可取的。


5、視口比例

#p#分頁標題#e#這個視口是指在圖紙空間上開的視口，初學者對圖紙空間的概念不是很強，先就圖紙空間概念用比喻來說明一下。
你在一張紙上寫些文字畫些圖形，然后再把一張白紙蓋在上面，結果什么也看不見。
在這張白紙上開個小方孔，你就看到下面那張紙上的一部分。
拉開這二張紙的距離，你看到的東西越來越多，也越來越小。
底下那張紙稱為“模型空間”，上面那張紙稱為“圖紙空間”，那個小方孔稱為“視口”。二張紙的距離用zoom設置，便是視口比例。
注意，小方孔只是為了讓你看看，因為方孔上粘了張透明紙，所以，在上面那張紙上不能修改下面紙上的內容。
把小方孔上的透明紙掀開，便成了一個真正的孔，你可以拿筆伸過這個小方孔去改下面紙上的東西了，這叫“激活視口”。
一個小孔能夠看到下面那張紙上所有內容，這便是一張小小的圖紙能夠畫整幢大廈，只要調整二張紙的距離，那么，把圖框畫在上面的紙上，管他下面是多大的東西，總能裝進。
距離太大，你想要清楚地看看局部的，那再開一個小小孔，當然要把那張紙剪開，使得小小孔能貼近些（ACAD不需要“剪開”），這便能在一張圖上表現不同的比例。
因為有可以表現不同比例這個作用，所以中文版把圖紙空間又稱為“布局”。
很顯然，有了這個功能，在一張圖上畫不同比例的圖形，就不再需要人為縮放圖形了，所有對象都是1：1畫了。
用圖紙空間出圖，自然打印比例是1：1了（理論上你也可以1：2打印，問題是沒有人會這么去自找麻煩的），這樣，視口比例與打印比例毫無關系，而是與圖紙比例有關，既然與圖紙比例有關，那不同的比例就要開不同的視口，設置不同的視口比例。
為了方便理解，我們可以用一句通俗的說法：用模型空間出圖靠打印機來調整圖紙比例，用圖紙空間則由AutoCAD先調整好比例后打印，不必依賴打印機了。

有這么一句話：“在一張圖上不管有多少比例，其尺寸標注全局比例因子DIMSCALE只有一個。” 這是在模型空間出圖，到了這里，我們是用圖紙空間出圖了，這句話就不對了，在一張圖上有不同的比例時，實際上就是相當于以不同的比例從模型空間“打印”到圖紙空間，這樣，這個DIMSCALE就不是相同的，所幸這時已經有了視口比例，這個“打印”比例已經有了，所以干脆不要用戶去用那個DIMSCALE，免得引起混亂，于是在尺寸標注樣式中DIMSCALE=0（不設）。

DIMSCALE不要設，又沒有人為縮放，DIMLFAC始終等于1.0，這樣，不管圖上有多少不同的比例，尺寸標注樣式就只要一個。
