常見門圖塊的創建方法如下:
1、把當前圖層切換為“門”圖層,然后“REC”(繪制矩形的CAD快捷鍵),畫一個長1000,寬40的矩形,如下圖。

2、使用直線“L”命令,在矩形的一端畫一條垂直直線,長度為1000。

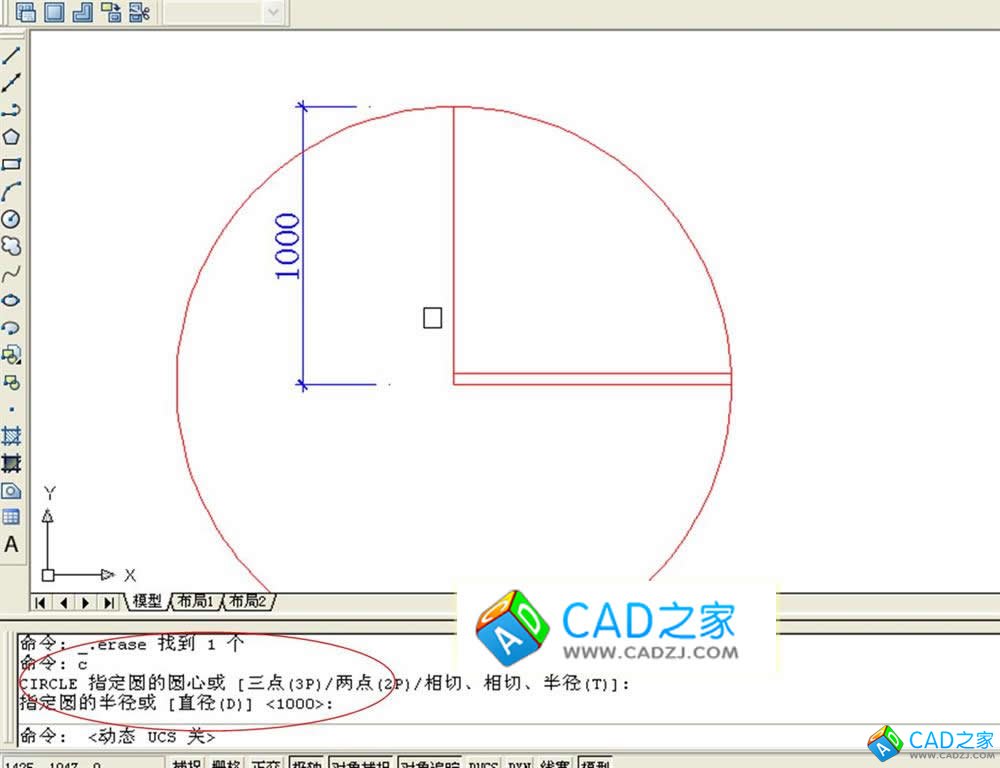

3、點擊工具欄上的圓按鈕,或輸入“C”,以長方形的左下端點為圓心,畫出一個半徑為1000的圓。

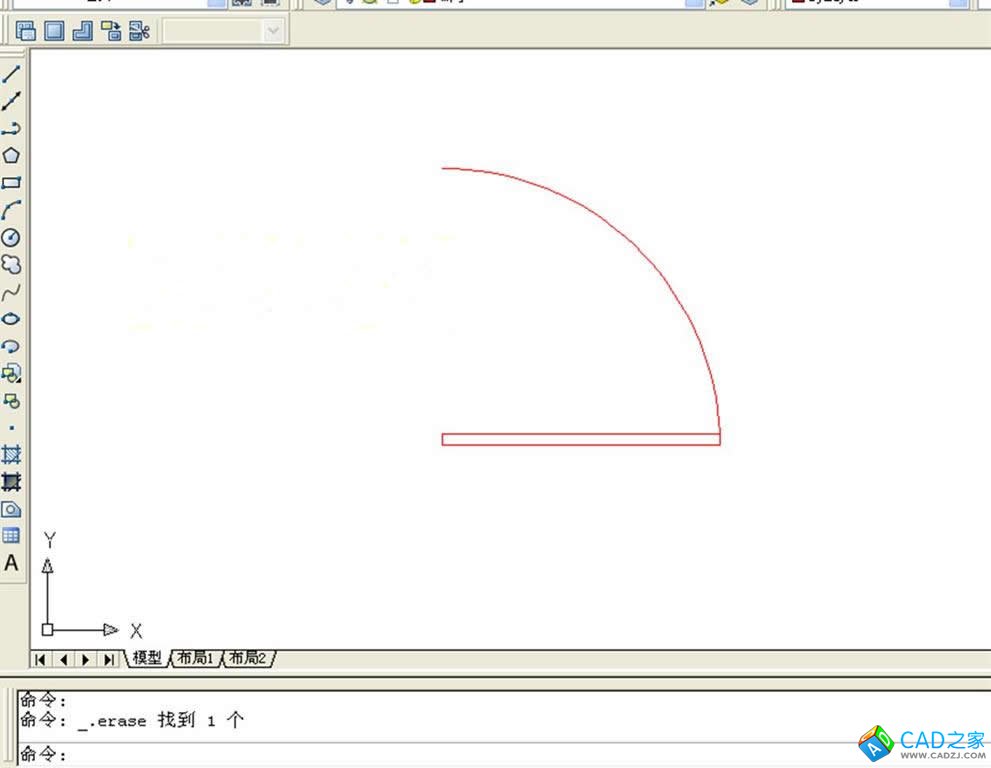

4、點擊工具欄中的”修剪“按鈕,或TR,修剪圓多余的部分,并刪除剛創建的直線,就得到門圖形。

5、輸入快捷鍵“B”,會彈出如下“塊定義”對話框,然后輸入名稱“門圖塊”,接下在點擊“選擇對象”,然后到場景中拾取門的全部圖形(如下下圖);之后回車,又回到“塊定義”對話框,再點擊“拾取點”,再回到場景中,在門圖形上的一個端點點擊一下作為基點,這時又回到“塊定義”對話框,單擊確定,就完成門圖塊的創建。
