三、多視口打印

可用多個視口打印圖形，這樣做的目的是每個視口只打印圖形的一部分，即分開打印在一張圖紙上。

1、工具欄上右鍵，選擇“視口”：

2、打開“視口”工具：

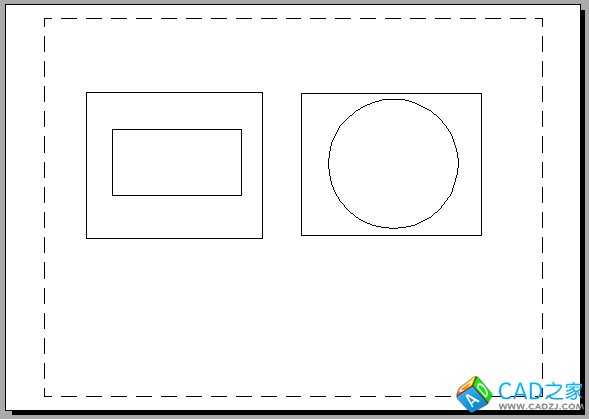

3、點“單個視口”按鈕，在布局上拖出視口，重復一次，得到二個視口，如圖：

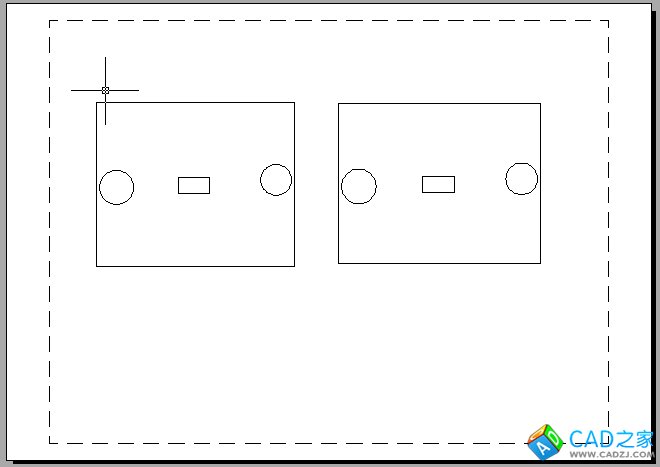

4、在視口外雙擊，可滾動鼠標改變布局的大小和位置，在視口內雙擊，可滾動改變視口內圖形的大小和位置，而圖形的大小的準確調整要依靠“視口”工具欄上的“比例”選項：



 5、其他的就不說了，和單視口打印一樣。

四、標準打印（有標題欄和邊框）

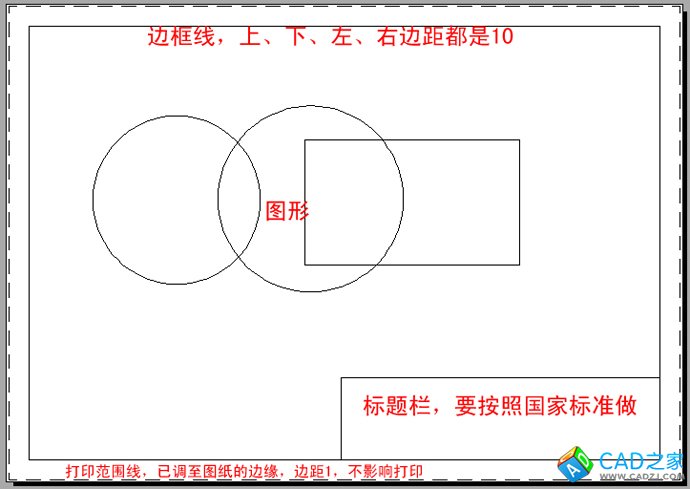

標準圖紙是很講究的，以A4為例，如果是不裝訂圖紙，上、下、左、右邊距都是10，最終的效果應該是：



1、頁面設置：

打開布局，用“文件”/“頁面設置管理器”菜單命令，打開“頁面設置管理器”對話框，點“修改”按鈕，彈出“頁面設置-布局*”對話框，進行設置，共修改5處，如下圖：

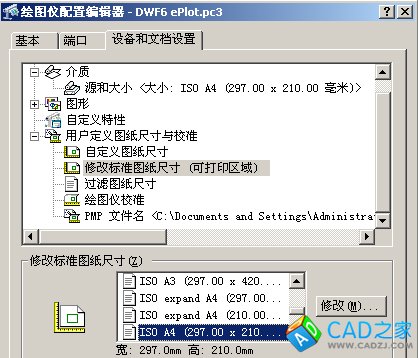

 點打印機后面的“特性”按鈕，彈出“繪圖儀配置編輯器”，在“設備和文檔設置”選項卡中，選擇“修改標準圖紙尺寸（可打印區域）”，在“修改標準圖紙尺寸”中選擇ISOA4紙：

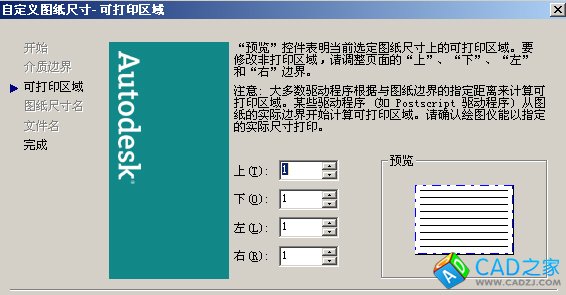

點“修改”按鈕，在“自定義圖紙尺寸-可打印區域”中設定上下左右邊距都是1：

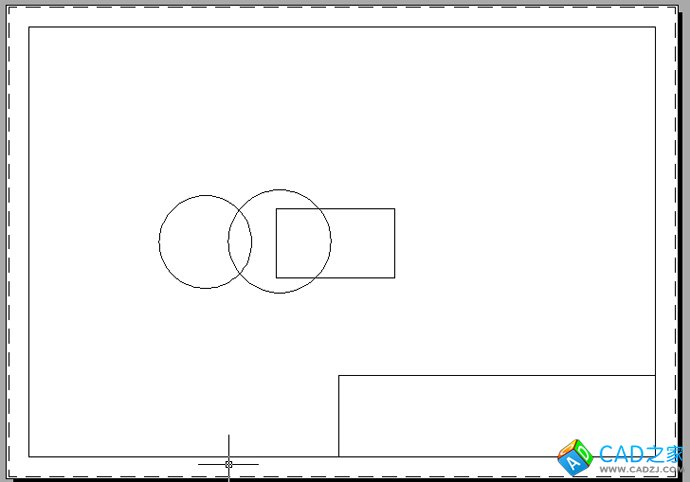

 完成后，自動返回“繪圖儀配置編輯器”，要進行“另存為”，就是把剛才的設置保存起來，文件名A4H1（A4圖紙，橫向，不打印邊距1），再“確定”，這時打印范圍線移至紙張的邊緣，如下圖：



2、插入圖框和標題欄：

圖框和標題欄要事先做好，用W命令寫成塊后，在這里使用。

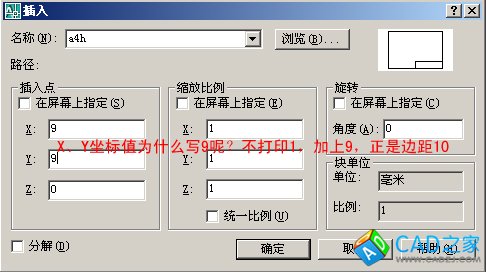

用“插入”/“塊”菜單命令，設置好邊距：
