從AutoCAD 2012以后您在進行圖案填充操作時有可能會遇到一個“意外情況”：你明明選擇的是圖案填充，可在某些區域里填充出來的結果卻是實體填充。這是AutoCAD 2012之后版本的一個新特性。出現變成實體的填充的原因是因為圖案填充所采用的比例太大，以致于部分太小的區域里連一條填充圖案的線條都顯示不出來，所以軟件轉而用實體填充來代替，否則，這些區域看起來像沒有進行填充，可能會讓您再次嘗試填充這些區域從而產生出多余的圖形對象。

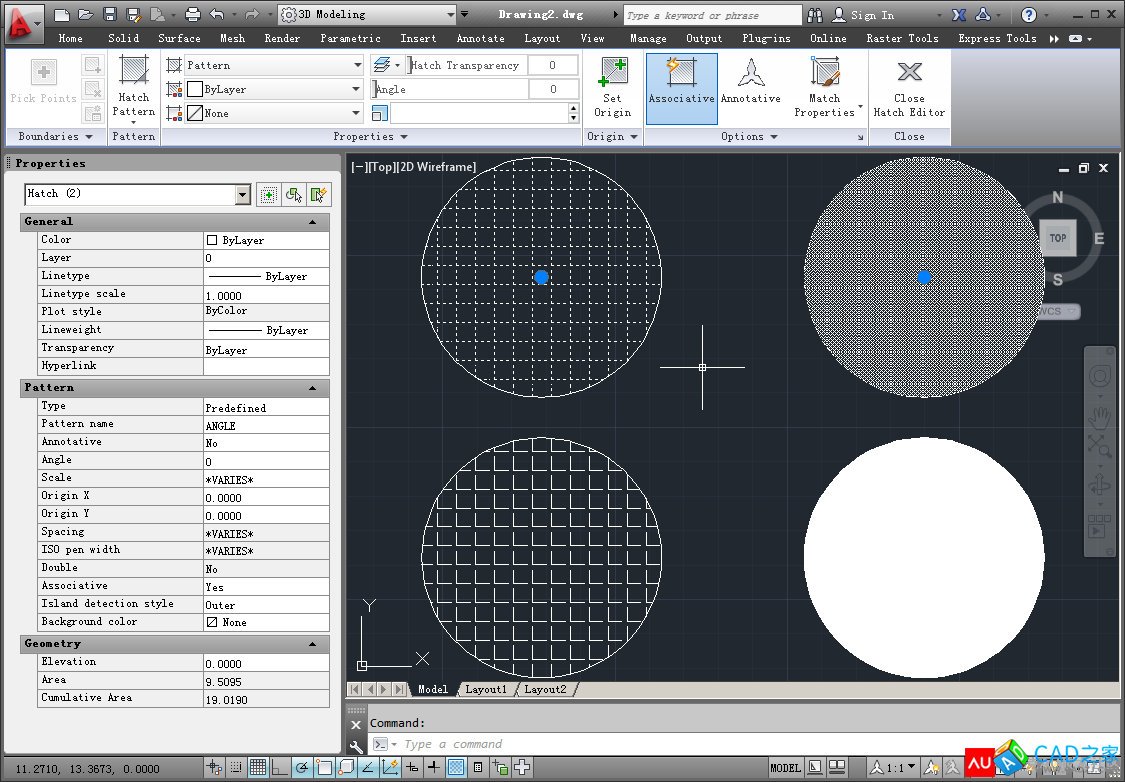

如下面的圖片所示：左右兩列的填充其實采用了完全相同的填充圖案，但左側的顯示正常，而右側的顯示為實體填充。其原因就是右側的填充比例過大。




在2012 版本中圖案填充的這個行為不能改變，在AutoCAD 2013中可以輸入HPMAXAREAS命令，把這個變量設置為0 ，這樣比例過大的那些區域的填充將不顯示。
