AutoCAD和浩辰CAD、中望CAD都有這個功能，但看了看浩辰CAD 2011的消除重線功能，確實有一些獨特的特點，因此就以浩辰CAD的功能為例來介紹這個功能。

     這個功能也許叫消除重合對象更準確，因為它不僅可以處理重合的直線、圓、多段線等線性對象，還可以處理完全重疊的圖塊、文字、標注、面域等其他各類對象。此外，消除也并不是簡單的刪除，不僅需要對圖形的圖層、顏色、線型等相關屬性進行判斷，而且可以對于部分重疊的二維和三維多段線、圓及圓弧、直線重合的部分進行刪除或連接的功能。利用此功能不僅可以清除圖紙中的冗余圖形，而且可以避免由于圖形重疊引起的編輯、打印等相關問題。

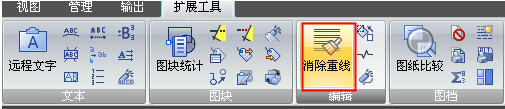

     習慣使用經典界面的設計師可在下拉菜單中選擇“擴展工具>編輯工具>消除重合線”調用消除重線功能，喜歡使用功能區的設計師可在“擴展工具”功能區中單擊“消除重線”按鈕，如下圖所示。

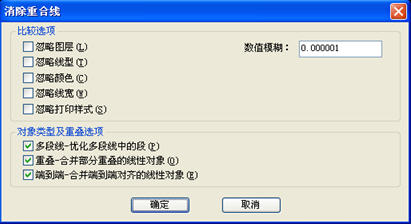

    消除重線的操作很簡單，調用命令后，在圖面上要進行處理的區域，將彈出如下圖所示的對話框。



    從對話框可以看出，此功能默認只處理圖層、線型、顏色、線寬、打印樣式的常規信息相同的對象，但在一些特殊情況下我們也可以忽略其中的一些屬性，如顏色、線寬、線型等，對于這些屬性不同的重疊對象也進行消除處理。

    下面通過幾個簡單的例子來看消除重現適用的幾種狀態。

例一 刪除完全重合的對象

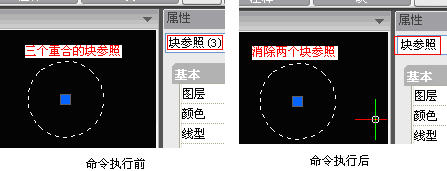

    兩個或多個完全相同的對象如果完全重合，通常只需要保留一個，其他的對象顯然是多余的，會被直接刪除。我們以圖塊為例來看一下，如下圖所示。



例二 消除重合的圓弧

      如果兩段半徑和圓心相同的圓弧部分重合，多段線編輯（pedit）命令也無法對這兩條圓弧進行連接處理，消除重線功能就可以將這兩條線段合并成一段完整的圓弧，對于部分重合的直線也可以進行類似處理。如下圖所示。



例二 消除多段線的重合部分

         當直線、圓弧、多段線與其他多段線部分重合時，軟件可以通過分解、合并進行重新組合，CAD之家  www.drbzy.com消除重合部分。如下圖所示。

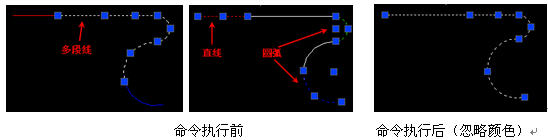

     為了對效果看得更清楚，圖中給直線和圓弧設置了不同的顏色，在執行消除重現命令時，只需勾選“忽略顏色”，就可以進行消除重現的處理。從處理結果可以看出，直線和圓弧與多段線部分重合部分被刪除，并且被合并到多段線中，完全重合的圓弧被直接刪除。

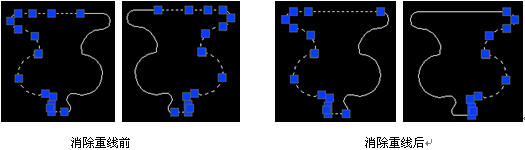

     多段線與多段線部分重合時，軟件也會對多段線重新進行組合，消除重合部分。如下圖所示。



  上圖中我先繪制了其中一條多段線，然后用鏡像生成了另一半，由于開始沒有以對稱軸為起點畫線，導致鏡像后兩條多段線部分重合，在這種情況如果想將兩條多段線連接成封閉的多段線、生成面域甚至創建三維模型，如果沒有消除重線命令，需要通過手動調整夾點的方式或畫輔助線后進行修剪等操作將重合部分消除，現在就簡單多了。

   軟件還提供了數值模糊，對于非重合但離得非常近的對象也可以進行消除重線的處理。

    如果繪圖非常規范，沒有誤操作，可以避免或減少重合現象的發生。由于很多設計師的操作頻率相當快，實際繪圖過程中重合現象會時常發生，當出現下列現象，如：線修剪一次時看上去未被修剪或只修剪了一部分、兩條線連在一起的線用Pedit命令無法連接、封閉線無法生成面域等時，不妨檢查一下是否有重合現象發生，如果是的話，不妨試試消除重線的功能。
