AutoCAD一個三維造型實例籃球過程

本文中我們用AutoCAD來練習三維造型，今天我做一個籃球。

　　最終效果如下：

　　效果圖

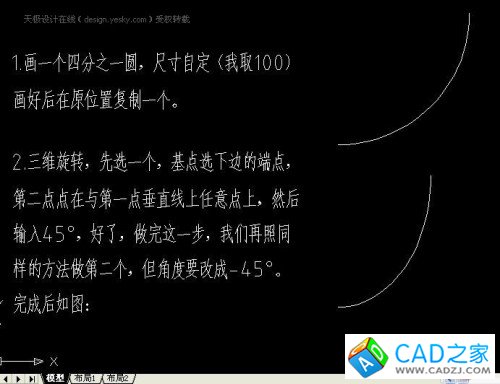

　　一、先在AutoCAD中畫一個四分之一圓，尺寸自定(我取100)畫好后在原位置復制一個。

　　二、三維旋轉，先選一個，基點選下邊的端點，第二點點在與第一點垂直線上任意點上，然后輸入45度，好了，做完這一步，我們?cè)僬胀瑯拥姆椒ㄗ龅诙€(gè)，但是角度要改成-45度。完成后如圖：

　　圖1

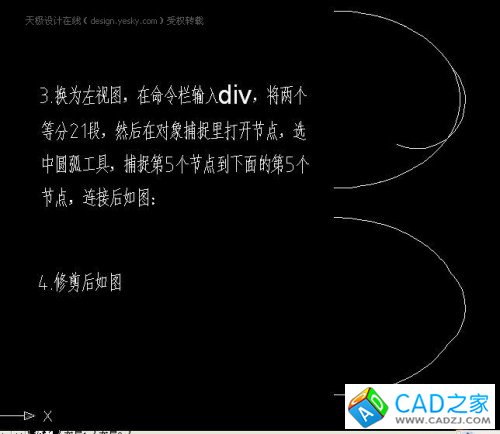

　　三、換為左視圖，在命令欄輸入div，將兩個等分21段，然后在對象捕捉里打開節點，選中圓弧工具，捕捉第5個節點到下面的第5個節點，連接后如圖：

　　四、修剪后如圖

　　圖2

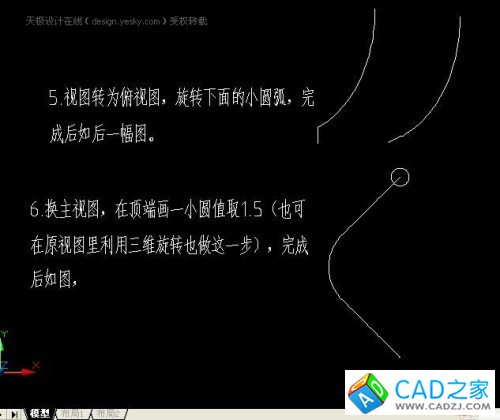

　　五、視圖轉為俯視圖，旋轉下面的小圓弧，完成后如后一幅圖。

　　六、換主視圖，在頂端畫一小圓值取1.5(也可在原視圖里利用三維旋轉做這一步)，完成后如圖

　　圖3

　　七、輸入EXT，選擇小圓沿路徑拉伸，再拉伸面，最后得到如圖
