如果某個文本或者之類的東西，被惡意的破壞，做成了塊，那么我們應該怎么還原呢？

首先，復制所有需要轉換的塊到一個新的dwg文件，注意：不能存在文字，點，等等！

進入cad中，cad主界面 "工具" - "宏" - "VB編輯器"，以可以Alt + F11 一步到位。

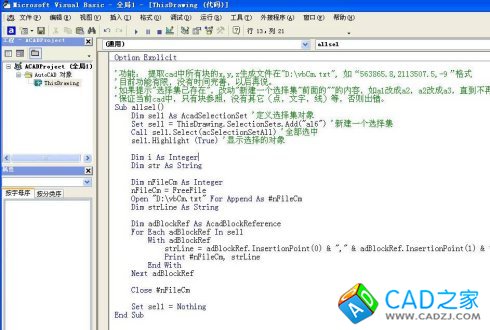

雙擊左邊欄的"ThisDrawing"，然后出現代碼輸入框，復制下面的代碼到框中，然后F5運行D盤就有結果了。

作者：Kiseigo 日期：2009.07.21



Option Explicit

'功能： 提取cad中所有塊的x,y,z生成文件在"D:vbCm.txt", 如“563865.8,2113507.5,-9”格式
'目前功能有限，沒有時間完善，以后再說。
'如果提示"選擇集已存在"，改動"新建一個選擇集"前面的""的內容，如a1改成a2，a2改成a3，直到不再出錯
'保證當前cad中，只有塊參照，沒有其它（點，文字，線）等，否則出錯。

PS：如果不是塊參照，請?jiān)?ldquo;Call sel1.Select(acSelectionSetAll) '全部選中”設置斷點，看到底是什么類型的，改AcadBlockReference成需要的類型就可以了。
Sub allsel()
    Dim sel1 As AcadSelectionSet '定義選擇集對象
    Set sel1 = ThisDrawing.SelectionSets.Add("a16") '新建一個選擇集
    Call sel1.Select(acSelectionSetAll) '全部選中
    sel1.Highlight (True) '顯示選擇的對象

    Dim i As Integer
    Dim str As String

    Dim nFileCm As Integer
    nFileCm = FreeFile
    Open "D:vbCm.txt" For Append As #nFileCm
    Dim strLine As String

    Dim adBlockRef As AcadBlockReference
    For Each adBlockRef In sel1
        With adBlockRef
            strLine = adBlockRef.InsertionPoint(0) & "," & adBlockRef.InsertionPoint(1) & "," & adBlockRef.InsertionPoint(2) & vbCr
            Print #nFileCm, strLine
        End With
    Next adBlockRef

    Close #nFileCm

    Set sel1 = Nothing
End Sub
