多線MLINE(ML)
u 繪多線MLINE(ML)
l 操作格式 命令: MLINE (ml)
當前設置: 對正 = 上，比例 = 20.00，樣式 = STANDARD(表示當前所繪多線采用的繪圖格式：繪圖方式為上，比例為20.00，樣式為標準形STANDARD)
指定起點或 [對正(J)/比例(S)/樣式(ST)]L表示繪多線時的選項，下面分別對其介紹：
1.選取對正(J)： [上(T)/無(Z)/下(B)]
上：表示從左向右繪多線時，多線上最頂端的線將隨著光標進行移動。
無：表示繪多線時，多線的中心線將隨著光標進行移動
下：表示從左向右繪多線時，多線上最底端的線將隨著光標進行移動。
2. 比例(S)：確定所繪多線相對于定義的多線的比例因子
3. 樣式(ST)：確定所繪多線時所有的線型樣式，缺省線型樣式為標準型。
可根據需要定義多線樣式。
4.執行MLINE命令后的提示的缺省項為指定起點，響應該項。即輸入多線的起始點，CAD會以當前的線型樣式、按當前的比例以及繪線方式繪出多線，操作過程與繪線LINE過程相似。
缺省狀態下，所繪出的多線是相距為1的平行線。
l 定義多線樣式

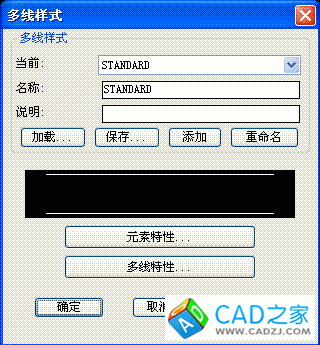

1.1 命令：MLSTYLE ，功能：用戶自己定義多線的線型，執行該命令后，彈出對話框：




u 當前：該選項所對應的長方形框內顯示當前的多線樣式名。單擊右邊的箭頭，會彈出一下拉列表，從中可選取已定義的多線作為當前繪圖所用多線。
u 名稱：對所定義的多線起名。
u 說明：對所定義的多線進行說明，所用字符不能超過256個。
u 加載：從多線庫文件(ACAD.MLN)中加載已定義的多線。單擊該按鈕，彈出所示的對話框，用戶可從中作選取。
u 保存：將當前的多線樣式存入多線文件中，文件擴展名為.MLN)
u 添加：將“名稱”文本框中的多線樣式加到“當前”列表中，且該線型變?yōu)楫?dāng)前線型。
u 重命名：對當前線型更名。

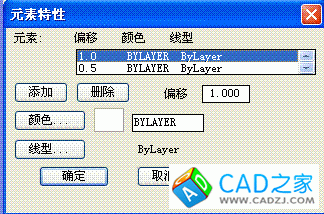

1.2 元素特性：單擊該項，彈出對話框，可以定義多線樣式。



l 元素：該項所對應的列表用來顯示多線中的每根線相對于多線原點(0，0)的偏移量。它們的顏色、線型。
l 添加：給多線中加入新線(最多16根線)。方法：單擊“添加”項，則在“元素：”所對應的項中加入一偏移量為0.0的新線，然后再利用“偏移”“顏色”以及“線型”項來定義該線的偏移量，顏色以及線型。
l 刪除：從多線樣式中刪除當前選取的線。
l 偏移：改變線型中當前線的偏移量：
l 如設每條線距為0.5，則每添加一條線其偏移量設為N*0.5
l 顏色、線型：分別單擊此兩項，會彈出”顏色選擇”和“線型選擇”對話框，從中可確定多線樣式中當前線的顏色、線型。
1.3 多線特性：單擊該項，會彈出一對話框，利用該框可對多線樣式的繪制方式進行控制。



顯示連接：：打開此開關，在連續繪出的各條MLINE線段之間的轉折處顯示出交叉線，否則不顯示交叉線。
直線：利用起點和端點開關確定ML多線在起始端與終止端封閉與否，打開開關表示封閉，否則來封閉。
外弧：確定是否在多線兩端的最外面的兩根線之間繪弧，由起點和端點所對應的開關控制。
內弧：確定是否在多線內部成偶數的線的兩端繪弧，由起點和端點所對應的開關控制。若多線由奇數條線組成，則位于中心的線不繪弧。
角度：控制多線兩端的角度，有郊范圍為10～170度，
填充：打開此開關，繪多線時會用指定的顏色填充所繪的多線，可通過顏色按鈕設置填充顏色。
