"十"字形的畫法:

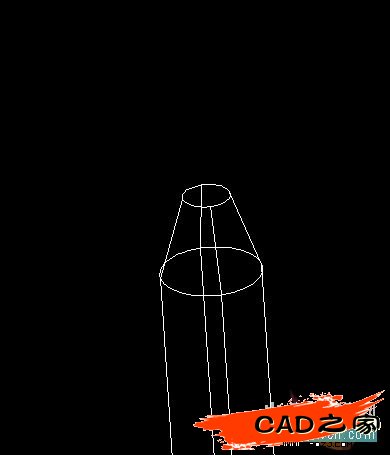

1、也是畫一個直徑6長200的圓柱體，拉伸時是正角度

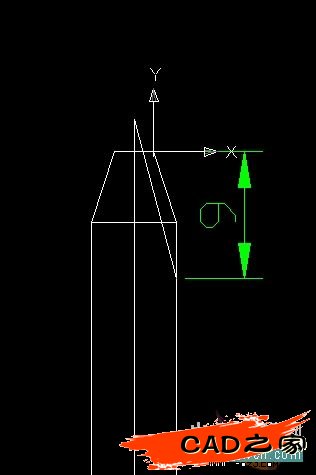

2、畫出凹槽剖面深度位置線

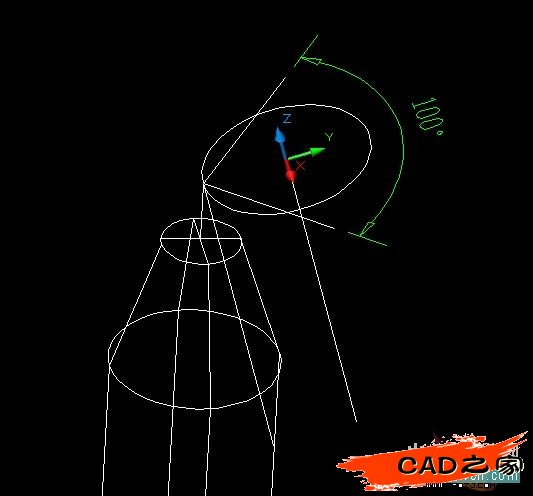

3、此線偏移3，調整UCS作一圓、畫一個大于95°-100°的角

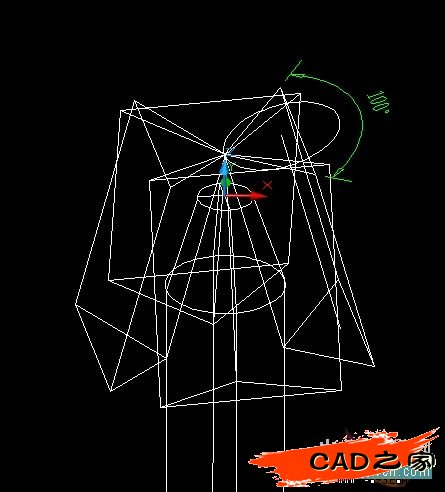

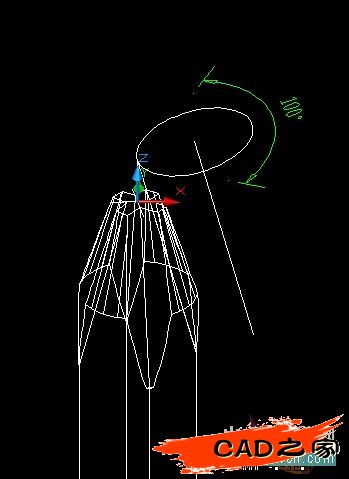

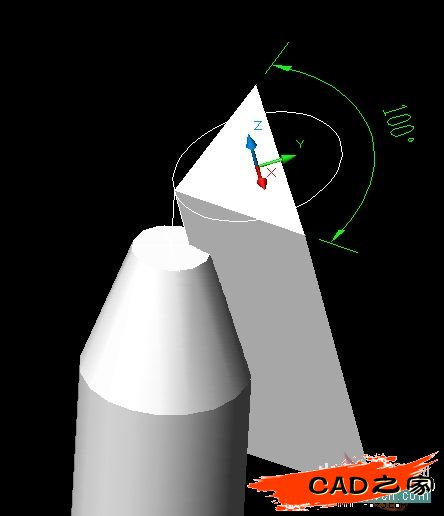

4、連一個閉合環——面域——路徑拉伸成體
5、再調整UCS陣列四個

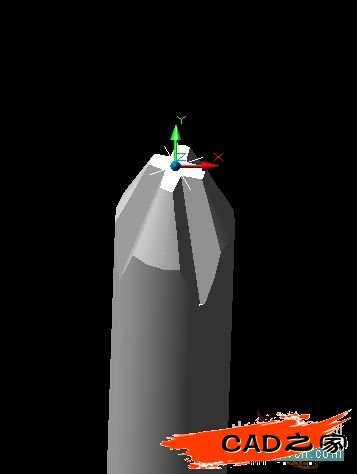

6、差集

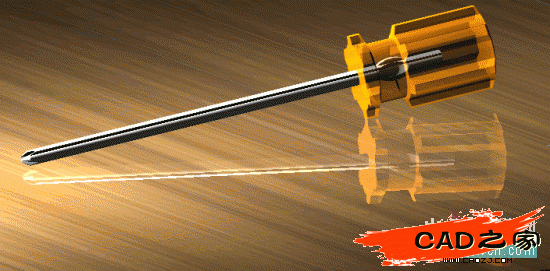

7、就這樣完成了
