3、畫門窗洞口塊

這是為了在墻中摳出門窗洞口所需的操作。在底層平、立面中，門窗的寬、高尺寸有：卷簾門3000x3300，M-3為2100x3300，M-1a為900x2700；C-2窗為1500x1800mm。據此：

(1)、在雙線條的外墻中的適當位置，用pline命令分別畫出長度為3000、2100、900、1500等4條線；（所謂適當位置，就是在前、后墻的1～2軸間，4～5軸間，左側墻的A～C軸間）

(2)、擊“多段體”命令后，打“w”參數輸入400（注：本應輸入與墻寬的240mm，為避免“差集”時出偏差，故輸入400），打“h”參數后輸入3300，打“o”參數后，擊3000長的線，以確定卷簾門洞口圖塊；

重復“多段體”命令，打“o”參數后，擊2100長的線，以確定M-3門洞口圖塊；

重復“多段體”命令后，打“h”參數后輸入2700，打“o”參數后，擊1500長的線，以確定M-1a門洞口圖塊；

重復“多段體”命令后，打“h”參數后輸入1500，打“o”參數后，擊900長的線，以確定C-2窗洞口圖塊；

4、復制洞口塊

擊“陣列”命令（_array），分別對卷簾門、M-1a、C-2等洞口塊予以陣列復制，從而生成如（圖6）所示平面。

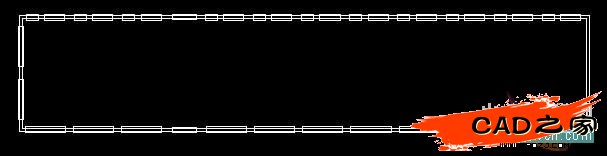

圖6:底層墻體及門窗塊平面圖

5、調整C-2窗塊高度。
因?yàn)閳D6畫的門窗塊，是在z坐標為0的情況下生成的，而窗的z坐標位置應在900mm處，所以應打move命令，選擇所有C-2窗塊對象后，輸入@0,0,900回車，即相對升高C-2窗塊900mm。

6、摳出門窗洞口。
擊“差集”命令（_subtract），選擇外墻體后回車，接著選擇所有門窗洞口塊予以差集，這就生成了經過布爾差集后的底層三維模型了。這時，擊“西南等軸測圖”按鈕，就可看出底層墻的立體效果了。如圖7所示：

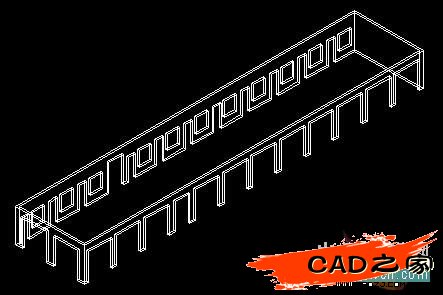

圖7:底層墻體有洞口三維模型圖

7、插入三維門窗塊。

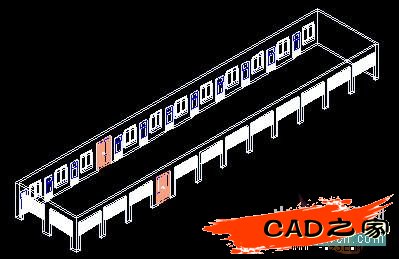

選擇自備圖庫的三維圖塊予以插入，比較方便。（沒有門窗三維塊的，可以在網上收集，當然也可自制。）其插入操作從略。經插入后的三維圖如圖8所示：

圖8:底層墻體布置了門窗的三維模型圖

8、在卷簾門上面設置通雨篷。
方法：打pline命令，饒外墻繪制突出前后墻680mm和突出右側墻1680mm的面域，拉伸為250mm厚度，再打move命令，移動至比卷簾門頂高100mm的位置，如圖9所示：

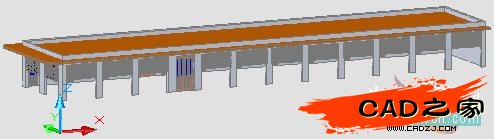

圖9: 配有雨篷的底層三維模型圖
