本例為AutoCAD 2011新功能三維建模實例教程，在教程中我們將學習運用曲面命令創建樓房，在以往的版本中以曲面創建的房屋模型不能再編輯，在2011版本中新增了曲面的拉伸、掃掠、修剪、修補、延伸、過渡等等，它填補了曲面編輯之空白，下面就一個樓房的創建為例，談談用曲面創建和修改模型的方法~~

一、概論
　　用CAD創建建筑的模型，以前多用實體創建方法，比較麻煩。而以曲面創建房屋模型，卻不能再編輯。現在的2011版本，新了一些曲面新工具，諸如曲面的拉伸、掃掠、修剪、修補、延伸、過渡等等，它填補了曲面編輯之空白，下面就一個樓房的創建為例，談談用曲面創建和修改模型的方法。

先看看這幢樓房樸實渲染的效果圖：

現在，來分析一下，這樓房層高相同，如果要出圖，其平面有三：底層平面、標準層平面和屋頂平面。現在的2011版，用曲面來創建這幢樓房的外殼模型，再修改、編輯為實體，不僅十分方便，而且大大減少模型文件的尺寸，有利于分面附材質渲染。

二、以線建模，用曲面創建樓房。

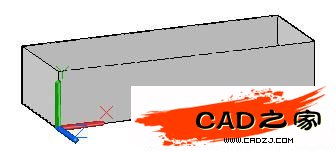

1、先用多段線畫出這幢樓房的底層外墻的軸線，接著用“曲面拉伸”工具（注意：不是實體的“拉伸”命令），創建出底層的外殼，如圖-1所示。

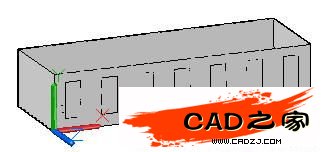

2、在正面的左端畫一個小矩形，接著陣列為7個，供下一步修剪為窗洞之用。詳圖-2

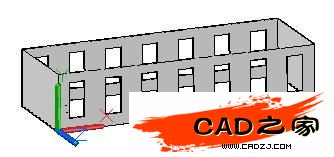

3、用“曲面修剪”工具，修剪陣列的7個小矩形，就在底層外殼的墻后，摳出了14個窗洞口了。詳圖-3。

4、用“三維陣列”命令，將一層外殼陣列為為5層，詳圖-4。

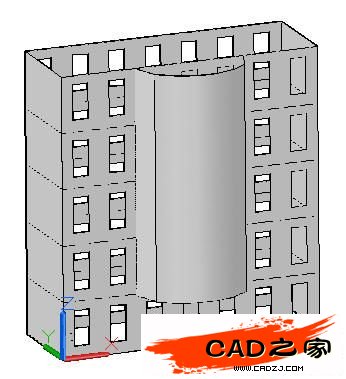

5、創建弧形外墻：在二層層高處的平面，繪制一曲線（可封閉也可不封閉），然后用“曲面拉伸”工具拉伸至屋頂，以創建出半筒體曲面，供作玻璃幕墻用，詳圖-5。

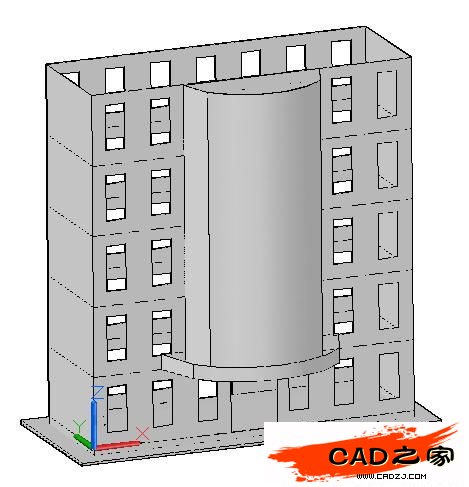

6、繪制地板、勒腳和雨篷：地板，由底層外墻的軸線線外“偏移”復制，并向下拉伸為實體；勒腳用底層外殼向下“延伸”而成；雨篷則由弧形外墻曲線，向外“偏移”再拉伸而成。同時，將底層正中的窗口擴大為大門洞，詳圖-6。

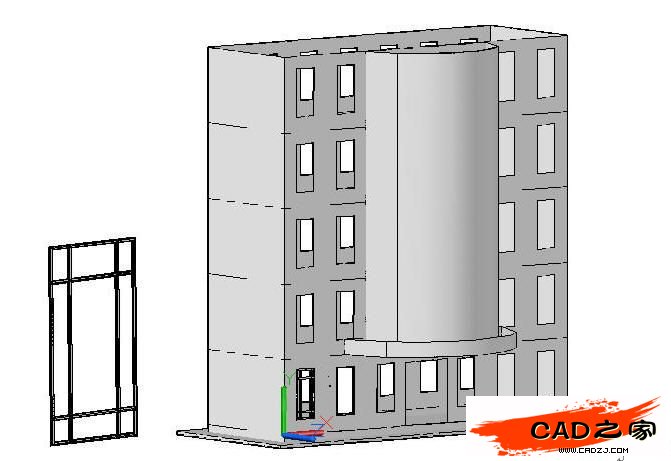

7、繪制窗扇，并插入到底層左端第一個窗洞口處，如圖-7所示。

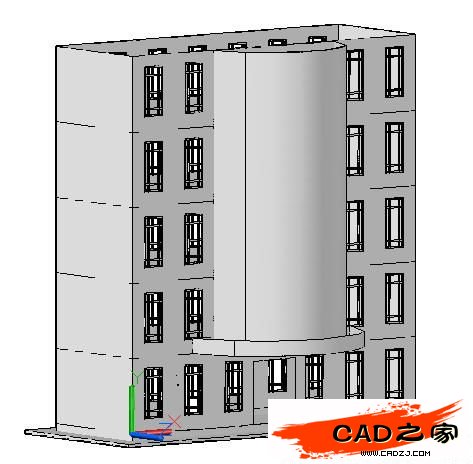

8、插入各層窗扇：用“三維陣列”命令，選擇對象為是剛插入的底層左端第一個窗洞口的窗扇，陣列參數為：5行、7列、2層，各參數的間距，筒鼠標在圖中指定，命令執行后就按上所有窗子了，如圖-8所示

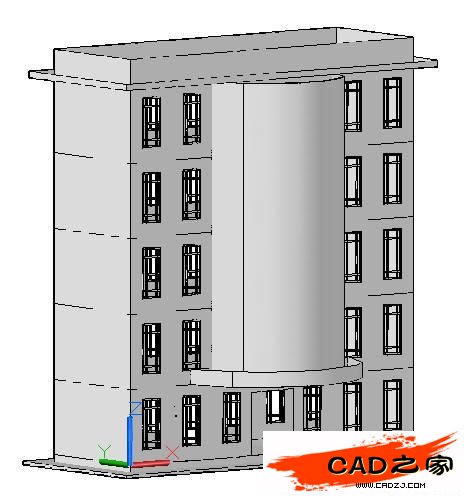

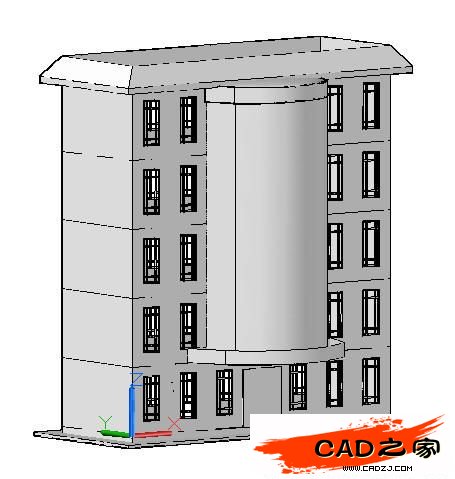

9、繪制屋面板和女兒墻：先在屋頂平面出沿外墻偏移繪制檐口線，并拉伸為屋面板；接著將外墻屋頂線，用“曲面延伸”工具，延伸1米高度作為“女兒墻”，如圖-9所示。

10、完善屋面：首先將屋面板和女兒墻，用“曲面過渡”工具，補缺為圓弧的坡屋面；其次復制弧形外墻的多段線到半筒體曲面頂，再向下拉伸為弧形檐口線，接著用“曲面修補”工具，將半筒體曲面頂予以封閉。同時，便于門扇貼圖，再把底層大門洞拉伸少許，以封閉門洞，完成后如Snap10所示。

11、繪制玻璃幕墻的框架龍骨：這可用多段線直接繪制，但是要設置多段線的寬度和厚度；否則，將多段線繪制的各條線作為路徑，再用小矩形予以拉伸為實體。任選其一，都可成為幕墻的框架。

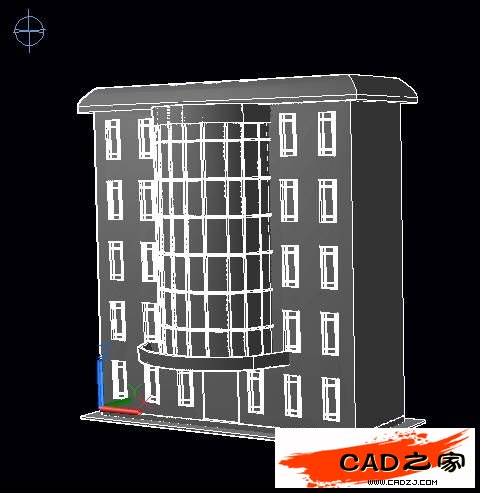

為分面附材質渲染之便，這里將所有墻面、屋面都用“曲面加厚”工具予以加厚為實體。這樣，全部模型完成后如圖-11所示。

三、將樓房模型渲染為效果圖

1、配上外景渲染的效果圖

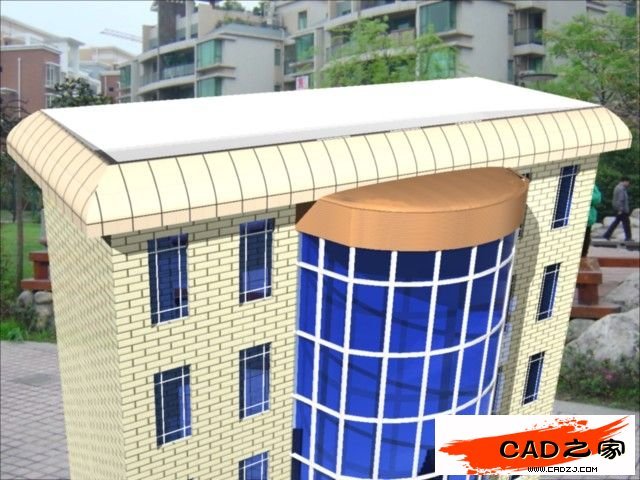

2、屋頂放大渲染的效果圖
