我是CAD三維菜鳥，來論壇獲益頗多，斗膽談?wù)劵【€彈簧自己的畫法（ACAD2008)，給像我這樣的初學者一點參考。閑話少敘，見以下實例（圖A、圖B）。

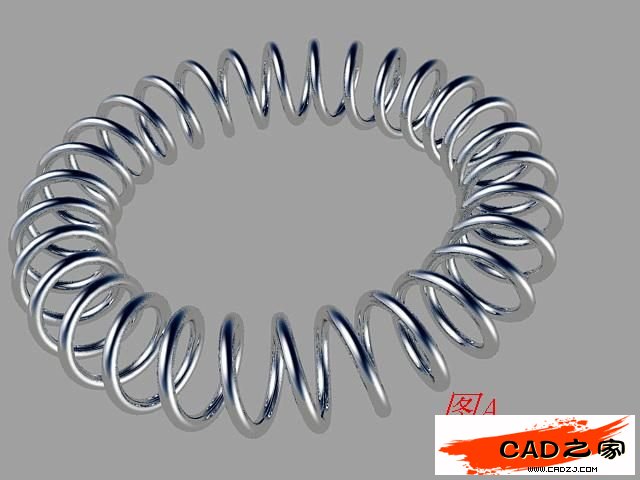

圖A 環形彈簧

圖B 弧線彈簧

環形彈簧（圖A）做法1

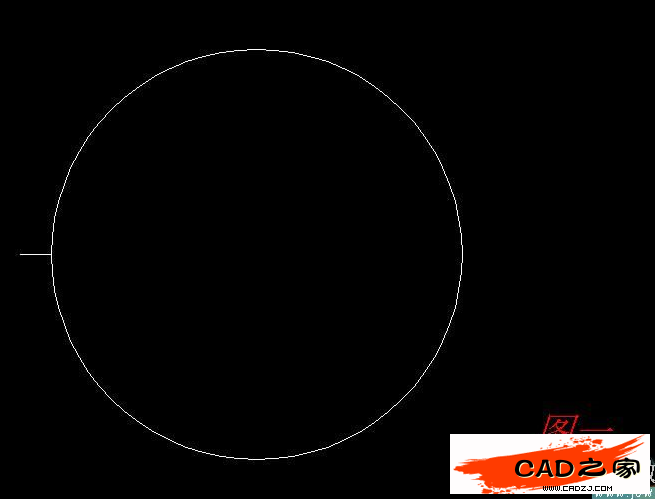

一、 在俯視圖畫一圓與一線段（見圖一）。

圖1

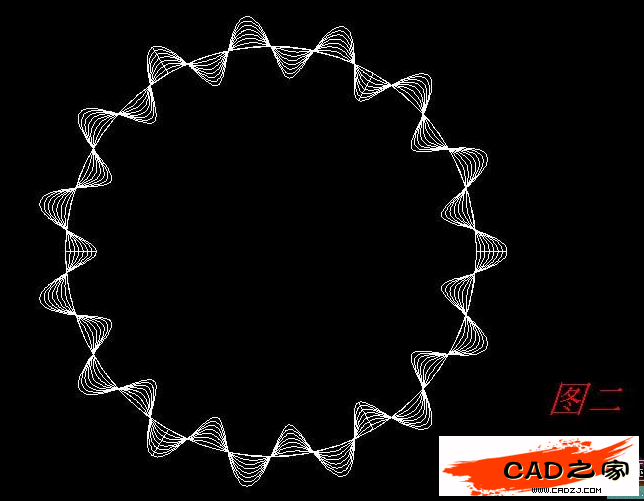

二、用掃掠命令，掃掠對象選短線段，再輸入扭曲（T)的數值5400（5400度也就是15圈），最后掃掠路徑選圓，結果見圖二。

圖2

三、用分解命令把圖形分解，結果見圖三。

圖3

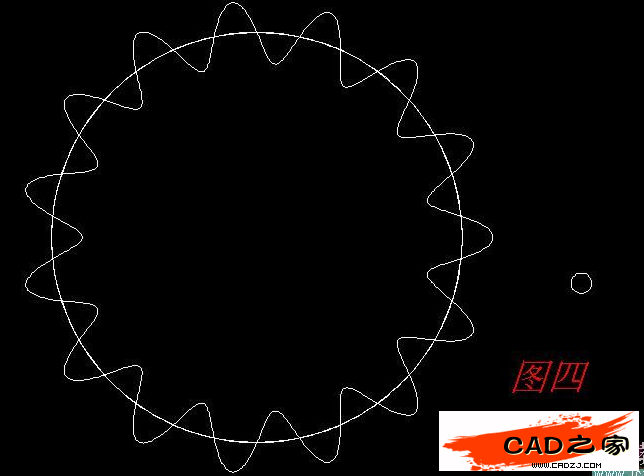

四、獲得螺旋線后，再畫一小圓，再次用掃掠命令，見圖四。

圖4
