很多人提到制圖用的字體就會想到仿宋體，或者h(yuǎn)ztxt.shx字體，但是有多少人知道如何判斷字體是否正確或者使用合適的字體呢，看到很多人的圖紙里面很亂的字體樣式列表，打開圖紙時候彈出的找不到形文件、選擇字體的對話框的時候，大家是不是很頭疼呢？想必99%的朋友都遇到過這樣的問題，下面我把我多年的這方面總結和大家分享一下。

1.解決打開圖紙?zhí)崾菊也坏叫挝募?br />

很多人認為這個是沒有字體文件，其實不完全對，彈出這個對話框主要原因是文件里面使用了形文件，而你的cad目錄里面沒有這個形文件導致，一般地形圖或規劃圖使用了其他的工具箱或者插件的，加載了形文件，所以導致其他部門的人打開這樣的文件就會提示找不到形文件。形文件和字體文件的擴展名都是shx,但是形文件用于線形。如果沒有這個形文件會導致個別的線形顯示不正確。（線形的定制，感興趣的朋友可以加我，我定制的線形文件和模板文件主要特點是標注的全局比例=圖框的縮放比例=線形比例LTS）所以一定記住缺少的形文件的名稱，如何想辦法找到（和制圖的人要或者到網上找），我現在可以列出目前我遇到過的常用的形文件列表，供大家參考。

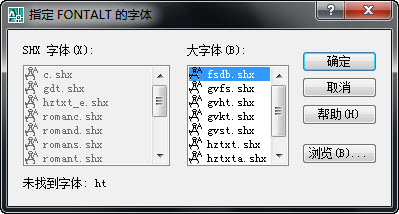

2.找不到字體文件對話框

打開文件看一看，大家會不會很吃驚？

這么多的字體樣式，大家什么感想呢？有些是設計管理上面沒有明確字體，或者即使單位里面規定了字體也沒有監督的辦法，還有很多人不知道如何管理字體，甚至是懶得管理字體，只滿足于圖紙的表面，其實在圖紙后面還有很多軟件的設置是需要我們做設計做制圖的人深入學習的，很多大學國企的高學歷人才也未必重視和熟悉這些很科學很規范的方法。這里先不多說了。

字體文件找不到，一般出現這個問題是很多人的字體設置不相同，不同的字體樣式使用了不同的字體。

解決的辦法有兩個：

a.找到缺少的字體。但是字體太多會給你的圖紙的字體管理很麻煩，也沒有必要使用太多的字體，會導致你的圖紙的字體很亂（除非你只是想打開別人的圖紙看看而已，自己畫的圖紙本人始終建議盡量少2種足夠，并且單位要統一下來）。

b.使用其他的字體替換這個字體的顯示效果方法有兩種：一種是臨時替換，就是編輯acad.fmp文件，目的是解決字體顯示問題；另外一種是打開文件把字體的設置改成電腦里面有的正確的字體。CAD的字體和系統的TTF字體不一樣，windows或Word使用的字體一般即使在沒有字體的情況下也不會出現大的問題，SHX格式的字體則不一樣，不同的SHX字體，可能支持的字體數量不同，導致無法正確顯示文字內容。所以使用哪個字體可以代替你所沒有的字體呢，很多人都會想到hztxt.shx，但是很多人卻不知道自己電腦里面的字體是不是真正的hztxt.shx，為什么我要強調這個問題呢，主要是有很多人總是為了在字體樣式列表里面方便找到自己所喜歡的字體，把字體文件名字改掉了，這樣很不好，主要是別人如果打開這個圖相當于增加一種新的字體，比如hztxt.shx，在列表里面不是第一個，不便于找到，很多人就把hztxt.shx改名為！hztxt.shx或者111.shx等，這樣無疑是創建了別人所不知道、世界上也從來沒有的一個新的字體名稱。后果可想而知。建議還是從字體的數量精簡一下吧，我一般fonts目錄下只保留4-6個字體足夠。大家也許會問你只有這么幾個字體能行嗎？這個問題很好，我就是要告訴大家其實找到一個比較好的字體不難的，我這里主要推薦英文使用Tssdeng.shx中文使用hztxt.shx，至于為什么不使用默認的字體，下面就是答案：

Tssdeng.shx字體簡介：大小18.6 KB，類型：?jiǎn)尉€英文字體，支持362個文字，是土建行業設計軟件探索者所帶；

hztxt.shx字體簡介：大小1.1MB，類型：?jiǎn)尉€中文字體，支持7027個文字。

主要特點:

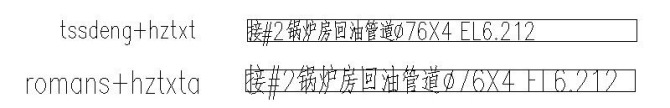

a.中文字體使用hztxt.shx時候，中英文的字體高度一致，不會出現英文和中文字體大小不一樣的難看效果；下面是我做的對比

從這里可以看出幾個問題：

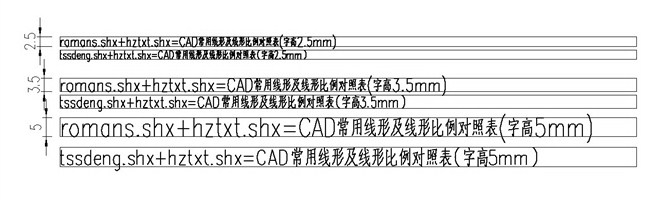

1.Tssdeng.shx+hztxt.shx字體的大小比較合適，矩形邊框的高度3.5的情況下，正好位于邊框內部；相反romans+hztxta雖然中英文字高比較匹配，但是文字比較大，已經超出邊框了。

2.無論是中文的hztxta還是英文的Romans的高度都已經超出邊框了，類似這樣的字體很多，如：txt、romanc、simplex等很多，而且都沒有下面我說的角標功能。

3.很多單位使用了romans+hztxta，導致文字很大，在1:100的圖紙里面標注400毫米的尺寸真是費勁啊。
b.支持上標、下標功能，這個是目前比較重要的問題，到目前為止CAD的文字編輯功能還沒有角標的功能，而恰恰這個功能在制圖里面很常用，很多人就把角標分開寫，難道這樣算是科學的方法？下面讓大家看看角標功能顯示效果：

也許會有人會說不太好看，但是和分開寫角標的方法比，這個功能到底是好是壞自己琢磨吧！

c.支持鋼筋符號，很多人不知道什么是鋼筋符號，這個功能主要是土建做混凝土設計時候用到的，鋼筋是有等級的，而且每一個等級在圖紙上面的表示方法是不一樣的，有興趣的朋友可以看看下面我做總結的字體輸入。

還有很多人會問：為什么是兩個字體呢，一般不就是hztxt.shx嗎？

CAD的字體設置是不一樣的，中英文是不同的字體，要想在一行文字里面中英文都能正常顯示必須在字體樣式設置里面指定正確的字體，否則，只選擇英文字體，而不選擇中文字體，則不會顯示中文文字，反之亦然。

今天我主要講的是字體的外形大小和字體支持的字體數量問題，希望大家都能正確、科學、合理地利用CAD軟件，不僅成為一個合格的工程師，而且要成為軟件高手。電腦問題解決專家。
