0 引言

　　目前，將三維實體轉化為二維工程圖的軟件很多，其中，autoCAD軟件是目前使用比較普遍的一種軟件，但大多數用戶往往僅熱衷于其二維制圖，需要進行三維制圖時則轉向使用其它的軟件。三維制圖軟件目前比較流行的是Pro/Engineer，它是美國參數技術公司(PTC)開發的一種先進的工業造型及工程設計自動化軟件，該軟件的三維制圖功能非常強大，且三維實體設計好后能很方便轉化為二維工程圖。然而，為了最終能生產制造出實物，往往需要非常詳細和具體的二維工程圖，而用Pro/Engineer軟件來完成這樣的二維工程圖往往沒有在autoCAD軟件中完成來得方便和簡捷。為此，文章利用Pro/Engineer軟件和autoCAD軟件各自的優勢，以一個實例來探討與分析利用此兩種軟件來聯合設計二維工程圖的方法和技巧。

　　1 完成三維實體到二維工程圖轉化

　　三維實體的圖形如圖1所示，此圖形：是在Pro/Engineer里設計出來的，為了制造出此零件，需要向生產工人提供詳細的二維工程圖。為此，首先需要將圖1所示的三維實體轉化為二維工程圖，然后再完成標注尺寸等后續工作。

　　圖1 三維實體

　　1.1 轉化環境的設置

　　由于Pro/Engineer采用的制圖標準是美國的ANSI標準，其尺寸標注、視圖顯示及投影等方面都不符合我國的制圖標準或者企業標準。因此，在Pro/Engineer里將三維實體轉為工程圖之前必須先對轉化環境進行設置，設置內容及步驟如下：

　　(1)設置公差模式(tol_mode)和公差顯示(tol_display)：選擇菜單ToolslOptions，在打開的Options對話框中的Option文本編輯框中鍵入tol_mode，在此文本框的右側Value框里單擊列表箭頭，從列表中選擇nomimal(名義尺寸)，即顯示不帶公差的尺寸，最后依次單擊Add/Change、Apply以及Close按鈕。按照同樣的辦法，將tol_display的值設置為yes。

　　(2)設置iso.dn為當前的制圖標準：Pro/Engineer自動加載的制圖標準文件是prodetail.dtl，視圖采用第三角投影法，而我國機械制圖采用的標準基本沿用ISO標準，視圖采用第一角投影，因此，需要將制圖標準設置成ISO標準。其方法為：在Pro/Engineer的工程圖環境下，選擇菜單File Properties，在窗口右側出現的File Properties菜單欄中，選擇Drawing Options，在打開的Options對話框中，單擊“Open a configuration File”按鈕，找到安裝目錄下的iso.dtl文件(如果Pro/Engineer軟件安裝在c盤下，則此路徑為C：program FilesproeWildfiretextiso.dtl)，將iso.dd文件導入工程圖中。

　　1.2 將三維實體轉為二維工程圖

　　在Pro/Engineer工程圖環境下，根據Pro/Engineer添加視圖的方法，依次添加如圖2所示的4個視圖。其中，左上視圖為第一個視圖，該視圖在添加過程中，在VIEW Type菜單中必須選擇General，即基本視圖;俯視圖和左視圖在添加過程分別以基本視圖中的A—A和B—B剖面進行全剖視;右下視圖為添加的一個三維立體視網，添加此立體視圖可以更直觀、更清晰地讀懂圖，有助于生產工人的生產制造。

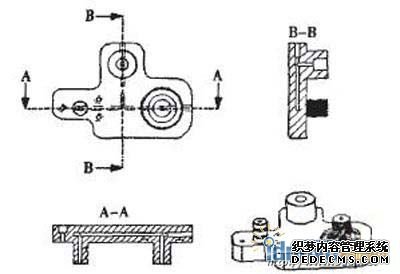

　　圖2 二維工程圖

　　完成圖2的4個視圖后，還可以根據Pro/Engineer：工程圖環境所提供的功能菜單或工具欄對四個視圖進行一些修改和整理，諸如移動視圖、更改視圖比例、更改視圖的顯示方式以及修改剖面線等等，更為重要的是，還可以對之進行尺寸標注。然而，圖l所示的零件形狀較為復雜，其尺寸較多，盡管上述在“轉化環境設置”時將tol_mode設置為nomimal，在Pro/Engineer工程圖中完成圖2所示視圖的尺寸標注時仍然顯得有些混亂和繁瑣，沒有在autoCAD軟件中標注尺寸來得快捷和輕松。另一方面，Pro/Engineer系統自帶圖框往往不能滿足用戶的要求，需要用戶自己創建圖框，而創建這些圖框往往也沒有在autoCAD軟件中創建時方便。另外，很多企業和用戶往往都有自己專用的autoCAD圖框。因而，有必要將圖2所示的4個視圖轉到autoCAD軟件中，然后再進行標注尺寸和添加圖框。

　　2 在autoCAD軟件中完成尺寸標注

　　2.1 Pro/Engineer軟件的工程圖轉至autoCAD中

　　在Pro/Engineer工程圖環境下，單擊菜單File Save a Copy一，在打開的Save a Copy對話框中，單擊Type框右側的列表箭頭，選擇DWG(*.dwg)，便可將此Pro/Engineer工程圖另存為autoCAD文件。

　　2.2 在autoCAD軟件中標注尺寸和添加圖框

　　用autoCAD軟件打開上述從Pro/Engineer轉過來的視圖文件，利用autoCAD軟件的二維制圖功能對4個視圖進行一些必要的整理，然后利用其標注尺寸的工具欄對主視圖、俯視圖和左視圖進行尺寸的標注，標注好后，再按照視圖大小添加一個合適的圖框，標注尺寸和添加圖框后的二維工程圖如圖3所示。由圖3可以看出，對俯視圖使用3：l的比例添加了一個局部放大視圖，以便更清楚地表達該部分的結構和尺寸。另外，圖3的左視圖采用的是全剖視圖，主要是想表達該剖面的內部結構，由于高為12 mm的MIO部分的外形在俯視圖中表達得很清楚了，因而。在左視圖中刪掉了此部分外形視圖。圖3所示的幾個視圖已經充分表達了圖l所示三維實體各部分的結構和尺寸了，根據此張二維工程視圖完全可以加工制造出此零件。

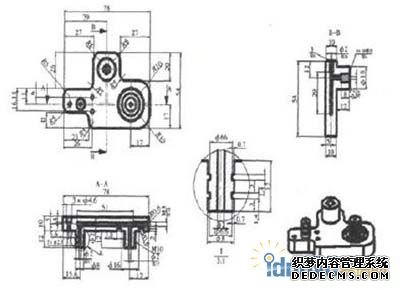

　　圖3 標注尺寸和添加圖框后的二維工程圖

　　3 結束語

　　一般情況下，Pro/Engineer軟件的三維設計功能較autoCAD軟件強大，而autoCAD軟件的二維設計功能則較Pro/Engineer軟件強大。文章運用此兩種軟件共同完成了一個零件從三維實體到一張詳細的二維工程圖的設計，由于充分利用了此兩種軟件各自的優勢，在設計過程中，相較于在單獨的一個軟件里完成此項工作，其方便性和快捷性得到極大的提高。
