畫螺紋及彈簧的軸測投影

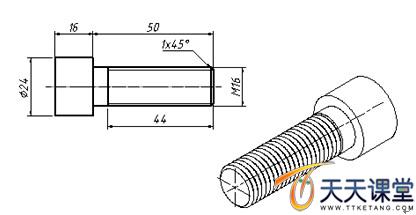

根據螺栓的平面視圖畫出它的軸測投影圖，如圖所示。掌握繪制螺紋的軸測投影的方法。

畫螺栓的軸測投影
1.        創建新圖形文件。
2.        激活軸測投影模式，再打開極軸追蹤、對象捕捉及自動追蹤功能。指定極軸追蹤角度增量為30；設定對象捕捉方式為“端點”、“圓心”、“交點”；設置沿所有極軸角進行自動追蹤。

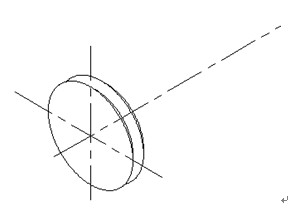

3.        繪制定位線及螺紋牙頂圓A和牙底圓B的軸測投影，如圖11-44所示。牙頂圓的直徑為16，牙底圓直徑近似等于14，兩橢圓沿30°方向上的距離等于1。

11-44繪制牙頂圓和牙底圓的軸測投影
4.        刪除多余線條，然后沿30方向復制牙頂及牙底圓，復制距離為2（螺距等于2），結果如圖11-45所示。

11-45復制對象

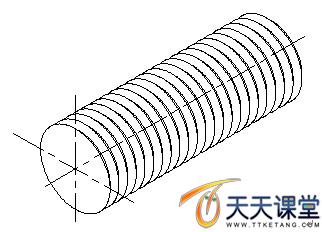

5.        沿30方向陣列牙頂及牙底圓，結果如圖11-46所示。

11-46沿30方向創建矩形陣列

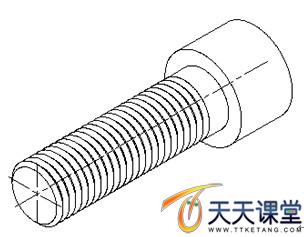

6.        繪制倒角及螺栓頭部的軸測投影，結果如圖11-47所示。
