cad幫助文件中提供了簡單線型的制作，下面說一下復雜線型的制作。
安裝Express Tools工具，安裝后啟動CAD在工具欄上出現"Express"菜單,若沒有出現可以輸入Expressmenu調出。
主要步驟為三步：
1.制定shape形，即線型單元
2.插入制定的形
3.制作線型文件
注：須將生成的lin文件一同發布
詳細如下
制作shape
插入shape
制作線型
看看效果
再來一個更復雜點的，手繪卡通星際寶貝

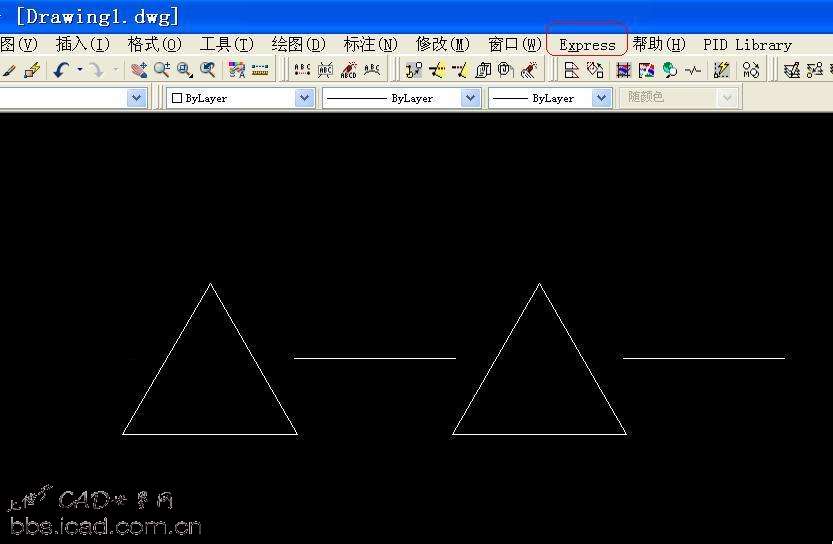

安裝Express Tools工具，安裝后啟動CAD在工具欄上出現"Express"菜單,若沒有出現可以輸入Expressmenu調出。
主要步驟為三步：
1.制定shape形，即線型單元
2.插入制定的形
3.制作線型文件
注：須將生成的lin文件一同發布
詳細如下

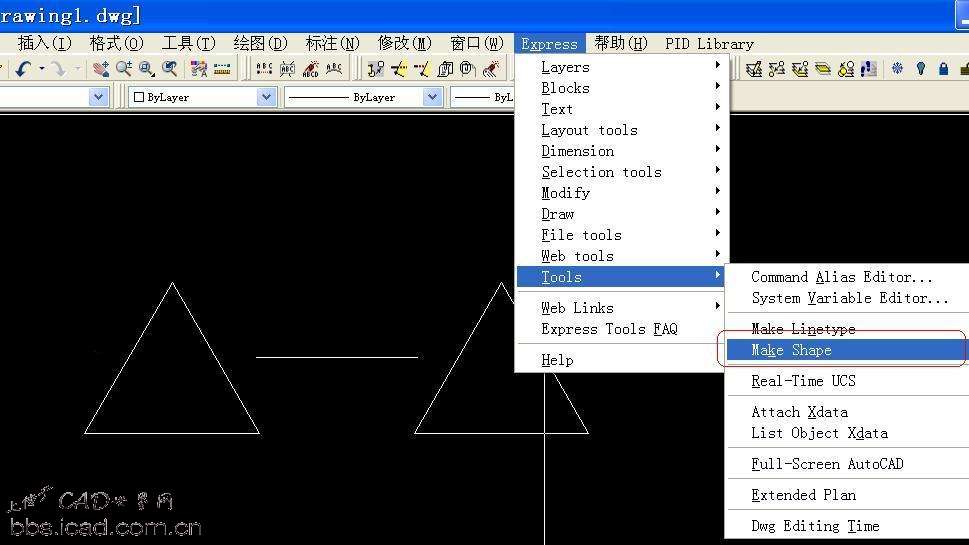

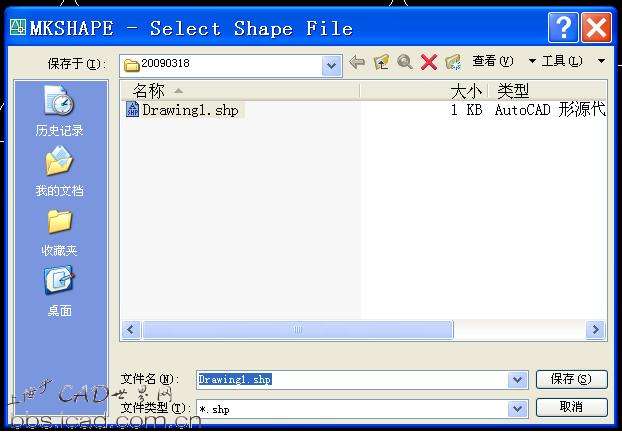

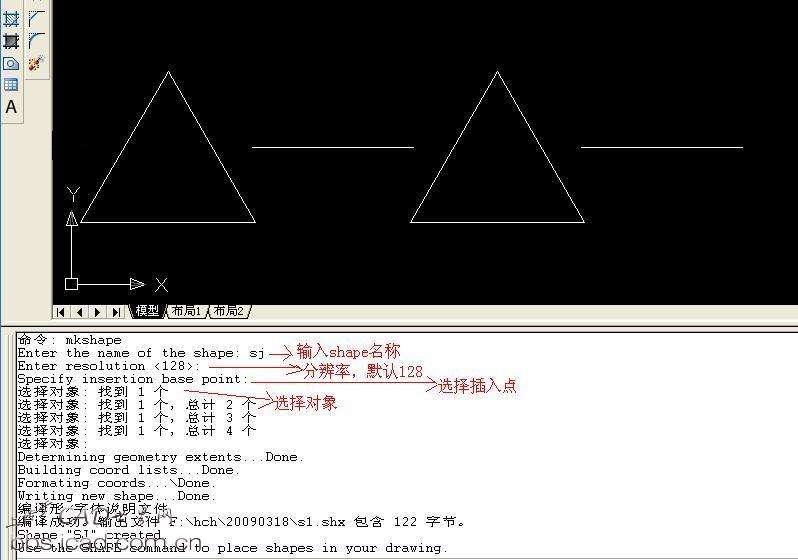

制作shape
下載 (35.76 KB)
2009-3-31 22:32
下載 (59.83 KB)
2009-3-31 22:33
下載 (35.79 KB)
2009-3-31 22:33
下載 (48.84 KB)
2009-3-31 22:33
插入shape
下載 (31.03 KB)
2009-3-31 22:38

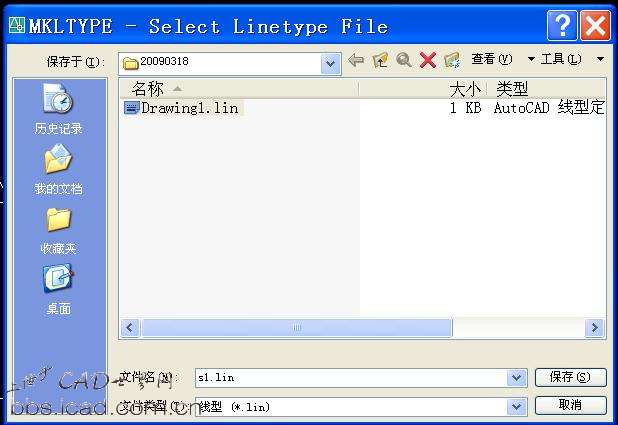

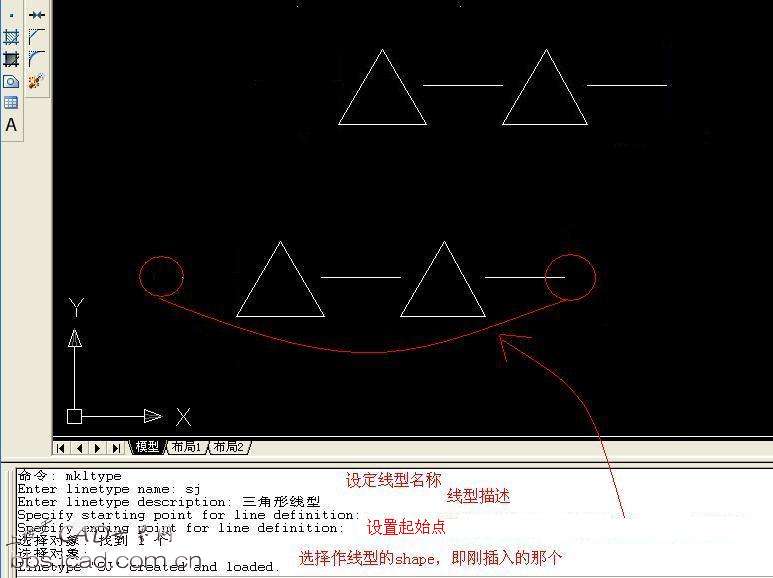

制作線型
下載 (33.76 KB)
2009-3-31 22:39
下載 (34.31 KB)
2009-3-31 22:39
下載 (42.87 KB)
2009-3-31 22:39

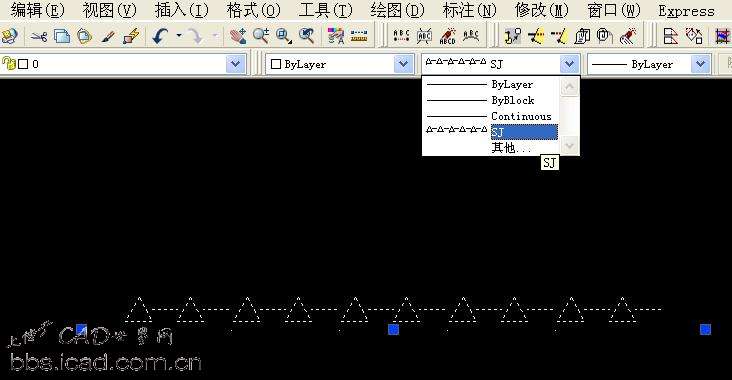

看看效果
再來一個更復雜點的，手繪卡通星際寶貝
