打開文件“1-15.dwg”，用XLINE、OFFSET及TRIM命令將圖1-33中的左圖修改為右圖。這個練習的目的是使讀者掌握畫垂線及任意角度斜線的方法。

1-33畫垂線及傾斜直線
操作范例——畫垂線及任意角度斜線
1.        用XLINE命令畫直線J、K、L、M，再繪制平行線N，如圖1-34左圖所示。
命令: _xline 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: ext
                                                                        //捕捉延伸點
于 5                                                //輸入B點與A點的距離
指定通過點: tan到                                                //捕捉切點C
指定通過點:                                        //按Enter鍵結束
命令:                                                        //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: ext
                                                                        //捕捉延伸點
于 5                                                //輸入E點與D點的距離
指定通過點: tan到                                        //捕捉切點F
指定通過點:                                        //按Enter鍵結束
命令:                                                //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]:  r                        //使用“參照(R)”選項
選擇直線對象:                                        //選擇線段GH
輸入構造線的角度 <0>: 90                                //輸入構造線與線段GH的夾角
指定通過點: ext                                                //捕捉延伸點
于 10                                                //輸入H點與G點的距離
指定通過點:                                        //按Enter鍵結束
命令:                                                //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]:  r                        //使用“參照(R)”選項
選擇直線對象:                                        //選擇線段GH
輸入構造線的角度 <0>: -118                        //輸入構造線與線段GH的夾角
指定通過點: ext                                        //捕捉延伸點
于 34                                                //輸入I點與G點的距
指定通過點:                                        //按Enter鍵結束
命令: _offset                                        //畫平行線
指定偏移距離或<20.0000>: 7                                //輸入平移距離
選擇要偏移的對象，或 <退出>:                                //選擇線段GH
指定要偏移的那一側上的點:                                //在線段GH的左上方單擊一點
選擇要偏移的對象，或 <退出>:                                //按Enter鍵結束
修剪及刪除多余線條，結果如圖1-34右圖所示。

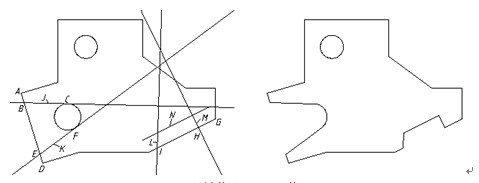

1-34畫直線J、K、L、M等
知識難點：XLINE命令可以畫無限長的構造線，利用它能直接畫出水平方向、豎直方向、傾斜方向及平行關系的直線。該命令選項如下。
水平(H)：畫水平方向直線。
垂直(V)：畫豎直方向直線。
角度(A)：畫任意角度斜線，或通過某點畫一條與已知線段成一定角度的直線。
二等分(B)：繪制一條平分已知角度的直線。
偏移(O)：可輸入一個平移距離繪制平行線，或指定線段通過的點來創(chuàng)建新平行線。
2.        用XLINE命令畫直線Q、R、S、T，再繪制平行線U、V、W，如圖1-35左圖所示。
命令: _xline 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]:  -50                //輸入構造線的傾斜角度
指定通過點: cen于                                //捕捉圓心O
指定通過點:                                        //按Enter鍵結束
命令:                                                //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]:  r                        /使用“參照(R)”選項
選擇直線對象:                                                //選擇直線Q
輸入構造線的角度 <0>: 90                                //輸入構造線與直線Q的夾角
指定通過點: cen于                                        //捕捉圓心O
指定通過點:                                        //按Enter鍵結束
命令:                                                        //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: cen于
                                                                        //捕捉圓心P
指定通過點: per到                                //捕捉構造線與線段X的垂足
指定通過點:                                                //按Enter鍵結束
命令:                                                        //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]:  r                        //使用“參照(R)”選項
選擇直線對象:                                                //選擇直線S
輸入構造線的角度 <0>: 90                        //輸入構造線與直線S的夾角
指定通過點: cen于                                                //捕捉圓心P
指定通過點:                                                //按Enter鍵結束
命令: _offset                                                //畫平行線
指定偏移距離或<20.0000>: 6                                        //輸入平移距離
選擇要偏移的對象，或 <退出>:                                //選擇直線Q
指定要偏移的那一側上的點:                                //在直線Q的左下方單擊一點
選擇要偏移的對象，或 <退出>:                                //選擇直線Q
指定要偏移的那一側上的點:                                //在直線Q的右上方單擊一點
選擇要偏移的對象，或 <退出>:                                //按Enter鍵結束
命令:OFFSET                                                //重復命令
指定偏移距離或<6.0000>: 40                                        //輸入平移距離
選擇要偏移的對象，或 <退出>:                                //選擇直線R
指定要偏移的那一側上的點:                                //在直線R的右下方單擊一點
選擇要偏移的對象，或 <退出>:                                //按Enter鍵結束
修剪及刪除多余線條，結果如圖1-35右圖所示。

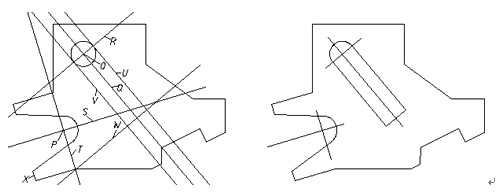

1-35畫直線Q、R、S等
3.        將線段Q、R、S、T修改到中心線層上，結果如圖1-36所示。


1-36修改對象所在的圖層
