半剖模型:
　　當機件具有對稱平面時，在垂直于對稱平面的投影面上投射所得的圖形，以對稱中心線為界，一半畫成剖視圖，另一半畫成視圖，這種剖視圖稱為半剖視圖。半剖視圖適用于內外結構都需要表達且具有對稱平面的機件。
　　畫半剖視圖應注意：
　　（1）視圖和剖視的分界線應是細點畫線，不能以粗實線分界。
　　（2）半剖視圖中由于圖形對稱，機件的內部形狀已在半個剖視圖中表示清楚，所以在表達外部形狀的半個視圖中不畫虛線，以及在后方不可見的虛線都不畫。
　　（3）機件的形狀接近于對稱，且不對稱部分已另有圖形表達清楚時，也可以畫成半剖視圖。
　　（4）當對稱機件的輪廓線與中心線重合時，不宜采用半剖視圖表示。

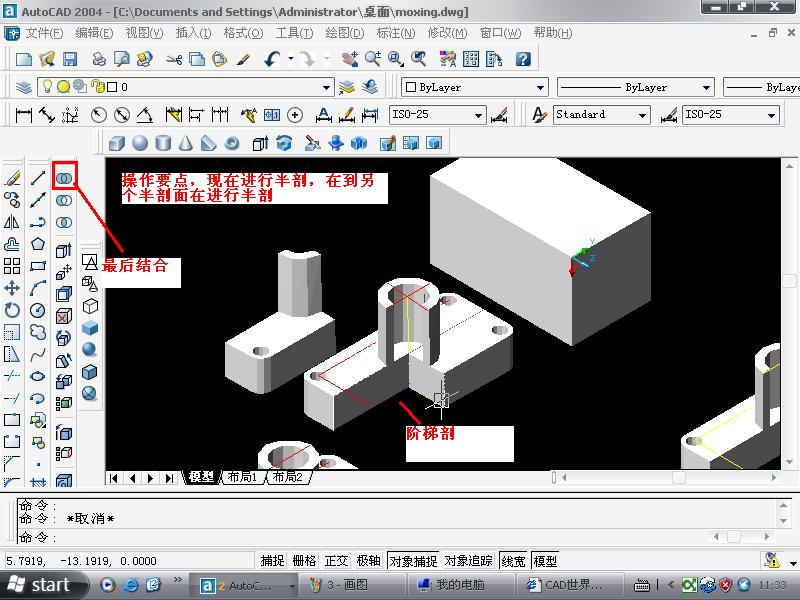

半剖的操作與階梯剖有點相似.只不過階梯剖的要做多條輔助線
