但是同時也出現了問題，大小不一的圖紙，在拼排的時候自己都要一一計算長短、設計拼排方式，如果少量圖紙拼排起來還比較容易，圖紙一多這項工作就顯的過于煩瑣了。

　　浩辰cad的自動排圖功能成功的解決了這個問題，軟件提供了自動搜索圖框，根據圖框尺寸進行計算，根據計算結果進行排圖的功能，用戶只需選擇哪些圖紙是自己需要排圖打印的，其它一切都交給軟件來處理好了，下面介紹下該功能的使用方法。

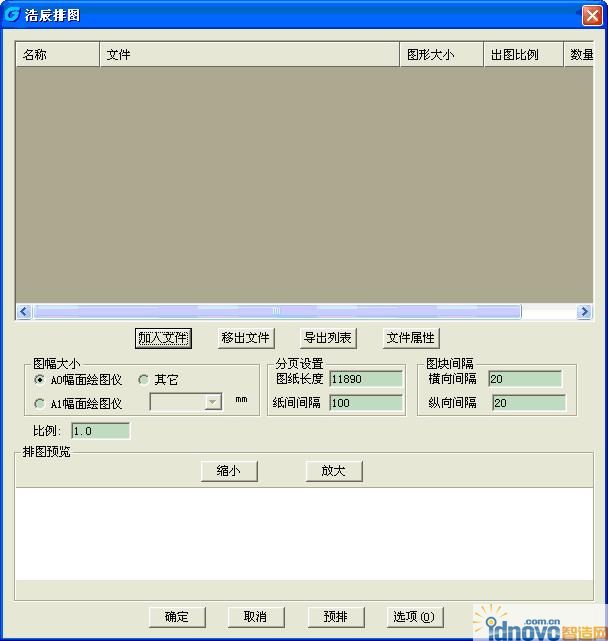

　　在浩辰CAD2009中，選擇菜單：擴展工具——自動排圖，即可打開排圖功能，彈出如圖的對話框。

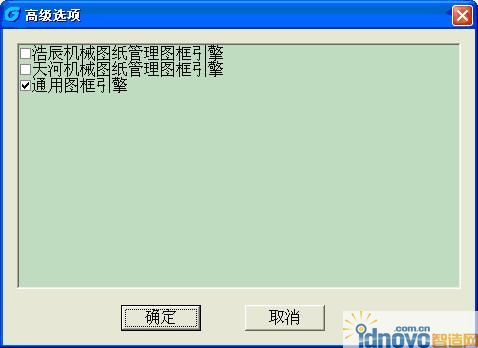

　　這時先別著急選擇圖紙，首先應該進行一下設置，首先在界面上進行繪圖儀圖幅的設置以及各種間距的設置，然后點擊“選項”按鈕，彈出如圖對話框

　　如果圖紙是由浩辰機械軟件或者天河機械軟件設計的，那么可以選擇“浩辰機械圖紙管理圖框引擎”或“天河機械圖紙管理圖框引擎”，否則應該選擇“通用圖框引擎”。

　　設置完畢后就可以點擊界面上的“加入文件”選項來加入要進行排圖的文件了，建議在進行排圖命令前將要排的圖復制到一個文件夾中，那樣更利于整理及傳輸。

　　選擇加入文件

　　選擇完后就會在列表列出選擇的全部圖框文件

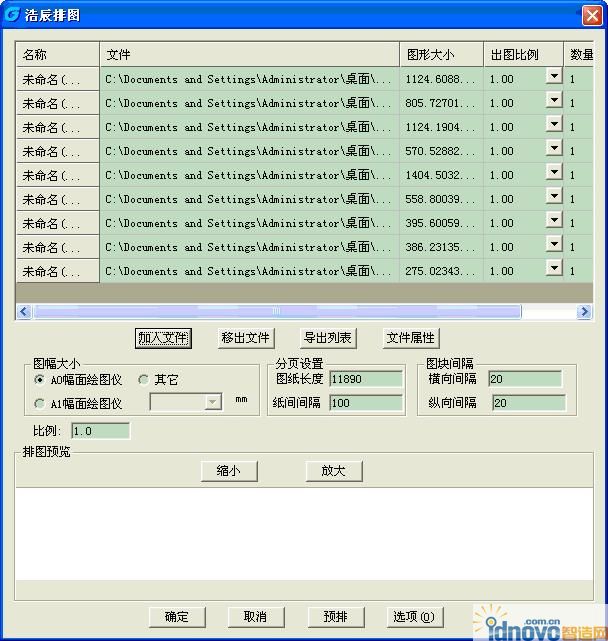

　　選擇“預排”后，系統就會對上面的圖框進行智能排圖。在窗口中就能看到排圖效果了。如果不合理可能點相應圖框，系統會自動在文件列表中選擇相應圖框文件。

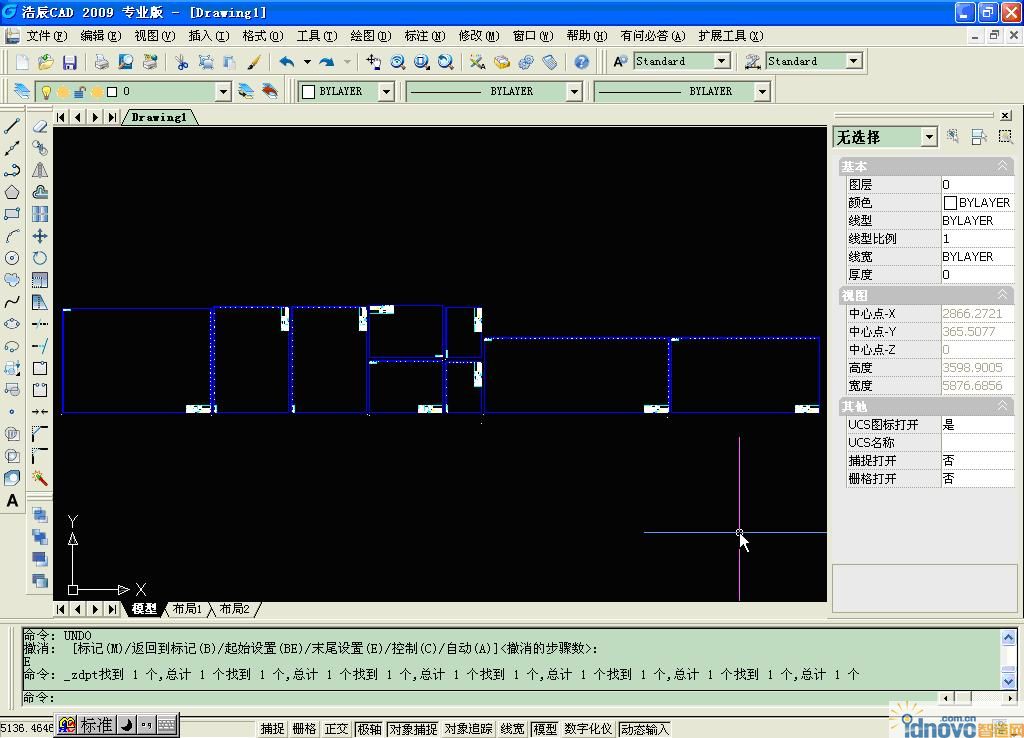

　　確定后系統將進行正式排圖——將參與排圖的圖框插入到當前文件中。

　　然后進行打印輸出即可。
