一、單螺桿泵的優點:
單螺桿泵由于型線簡單、型面精度要求不高,可采用無屑加工的高效工藝,所以?xún)r(jià)格低,在其結構及適應性等方面也有諸多優點,在非潤滑介質、含固體介質和腐蝕性介質的輸送方面獨樹一幟。目前,國內生產單螺桿泵的企業遠多于生產雙、三螺桿泵企業。單螺桿泵中單頭單螺桿泵(即1/2型面)占絕大多數,而國際上已逐步推廣先進的雙頭單螺桿泵(即2/3型面)。本文分析了它們的優缺點并探討其工藝途徑和橫截面型線(各公式推導過程從略),為新型線的推廣和應用提供參考。
二、單螺桿泵幾種型線的分析及工藝探討:
( 一)、單螺桿泵幾種型線的分析:
1、 型線種類:
1)、 常規型線(1/2型面橫截面型線如圖l例所示,簡稱A型,是最古老的型線,由法國工程師Myan0首先提出。轉子截形為圓。其直徑D=2 a,偏心距e,節距t,單頭。定子截形是兩半徑為a,圓心相距4e的長圓。其參數:節距T=2t,雙頭。轉子運動軌跡是轉子截面重心以e為半徑在2 e為半徑的圓內滾動r即所謂卡丹諾圓問鄹的行星運動。轉子頭數
與定子頭數之比為12。
2)、新型線(2/3型面)

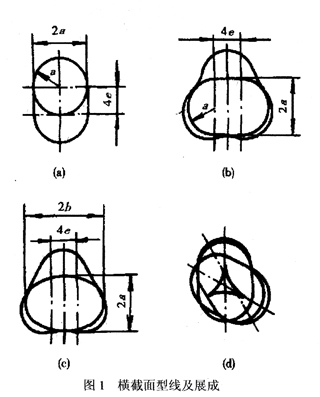

橫截面如圖l(b)(c)所示,簡稱B型、C型,是近幾年國內外提出的新型線。
B型轉子截形為半徑a,圓心相距4 e的長圓,其直徑D=2 a,偏心距e,節距t,雙頭。C型轉子截形是類橢圓,其直徑D=2a,偏心距e,最大半徑b=a+2e,節距t,雙頭。
定子截形的形成如圖I(d)圳所示。如前述卡丹諾圓運動,滾動半徑為1.5 e,以e為半徑的圓上一點運動軌跡謂之骨線(圖2的三棱狀內擺線K)。轉子運動時,其對稱軸線4 9問線段與骨線共軛,運動過程中轉子外廓的展成線即為定子型線。雖運動軌跡相同,由于轉子截形不同,所展成的定子型線差異甚大,B型為三瓣花形C型為類三角形。其節距丁=1.5 t,三頭。轉子頭數與定子頭數之比為23。
2、型線方程:
A B型轉子型線方程相同i C型轉子型線方程為類橢圓。

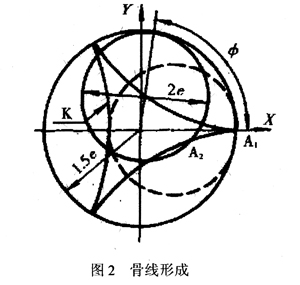

新型線定予方程與骨線相關。圖2中,滾圓上的A1點,當圓心轉過由角時運動至赴點,其骨線方程為式(I)。B型定子廓形是以a為半徑的骨線等距線(侶線)與以a為半徑的圓弧組成。侶線方程為式(2)。純圓弧段是圓心不在原點的圓方程為式(3)。X0和Y0為骨線尖點坐標。C型定子型線方程與B型類似,故略。
3、各型面優缺點
1)、A型
優點:轉子和定子型線簡單,生產歷史長,加工經驗豐富,有高效、經濟的工藝方法。如轉子采用連續沖壓工藝制造空心螺桿廠(圖3),不僅高效、省材,而且可提高泵的效率和壽命。通常,定 子多采用模具加工的橡膠制品。然而在高壓情況,因橡膠受壓變形,使介質回流,泵效率急劇下降,有的高壓泵效率僅l.0%左右。解決此問題,剛性套是一個有效途徑。因A型定子型線簡單,使其剛性套的制造較容易(圖3)#p#分頁標題#e#
缺點:由于轉子和定子接觸面的相對運動并非純滾動,尤其在定子兩直線段滑動速率較大,易磨損。
2:2/3型
同參數情況下,2/3型較A型流量大,因而同流量時體積較小。例如..e=0.2cm,D亍1.75cm,理論流量Q(m/r):
A型:Q=1.36 T
B型 Q=1.612T
C型 Q=1.6041T
同參數情況下,B型理論流量較A型大2πe2值,C型流量略小于B型。
轉子是雙頭,因而其重心偏移率是A型的一半。從而可允許較高的轉速,且噪聲較小。每轉的腔室由2x3代替1x2,使泵脈動降低較多。腔室的增加也使滑動速率較大的區問瞬時速度比A型低,由此可減少磨損,提高壽命。此外,新型面密封性強,可提高容積效率。
在新型線中,由于B型定子型線是由非連續方程曲線展成,廓形存在6個硬過渡點(,骨線侶線與尖點圓弧過度處),顯然對運轉壽命有所影響。然而C型定子廓形是由連續方程曲線展成,故無此現象。
綜合分析,目前我國宜推廣C型泵。據悉,C型在一些國家已商品化,如德國阿爾維勒AG公司推出的AED系列等泵。
(二)、工藝探討.
1、A型轉子工藝較成熟,可采用成形車、靠模車、旋風銑、連續沖壓等方法。連續沖壓成型目前是A型轉子最佳生產方式之一。
2、國外采用多軸腔機床加工2/3型轉子,成本較高。國內已有單位引進其加工機床,如WEIN-GARTNER公司的VARID型五軸數控銑床,可加工很多種類螺桿的精密型面以及單螺桿泵的轉子、模芯和剛性套。但單螺桿泵結構特點廠多為硬轉子、軟定動是屬于型面復雜并非精密(相對雙、三螺桿泵而言)的產品,因此如僅將其作為加工單螺桿泵的專用機床,則顯然功能過剩。況且該型中等規格設備,價位約1000萬元,也是值得考慮的問題。據作者經驗分析,樣機或小批生產用帶靠模裝置的普通機床即能完成,若大批生產,在現有A型轉子加工機床上安裝仿型銑頭,作者已完成結構設訓即可勝任。
3、 A型橡膠定子模芯加工可采用車、銑、磨等多種方法,各廠對此已有豐富經驗。新型線模芯的工藝方法與A型類同。關鍵是要有正確的型線坐標信線性或非線性收縮的補償匐。A型剛性套的加工用普通萬能機床即可,2/3型剛性套加工則需極昂貴的設備。
三、CAD型線設計實例:
1、本文用類似三螺桿泵型線改進所用的軌跡法進行編程。該方法簡單可靠,無需建立包絡方程,該程序已用于雙、三螺桿泵的型線設計。
2、 程序?yàn)槟K化設計,將其以程序包納入刀具設計軟件后,不僅可計算單螺桿泵轉子、定子的端、軸、法截面,還可計算轉子、定子模芯的成形車、銑、滾、磨等刀具型線以及該刀具的鏟磨砂輪工藝參數。程序還具有各類橡膠模芯收縮量的補償功能,為單螺桿泵新舊型線的研究和生產提供了方便。
3、 表l為CAD計算實例。其計算參數為e=20、D=1 70。實用時,點的密度可任意設定。型線坐標值,轉子為l/4型線段;定子為1/6型線段。使用時將其對稱排列即全廓形。表中第3點是B型線的硬過渡點。
(1)雙頭單螺桿泵性能優越,在原單頭單螺桿泵基礎上改型簡便。
(2)例根據產品特點,幾乎原生產1/2型單螺桿泵的企業轉型生產2/3型產品,工藝上不存在太大困難。
(3)本文CAD軟件能滿足不同條件的企業對2/3型單螺桿泵產品開發的要求。
