二次操作通常是為去除制造缺陷諸如加工毛刺和鑄造飛邊而不得不采取的行為。傳統上采用諸如滾光、磨削、磨光及高壓噴水等工藝來去除這些缺陷。但是，其中有些方法有可能會毀壞或者大大損壞零件表面粗糙度。

噴冰是一種用冰晶體作為沖擊介質去除污物的工藝。在歐洲，人們常用它進行工業清理作業，因為它不用任何清洗劑、溶劑或磨料。通用噴冰公司（位于華盛頓州Kirkland市）基于該環保方法開發了這樣一種工藝：可以在不產生任何表面損傷的情況下去除金屬零件的毛刺和飛邊。公司的噴冰系統還充分利用了冰變成水的后沖擊階段，這樣就可以在單個工序中洗滌和清洗零件。

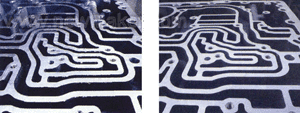

噴冰過程消除了該變速器閥體上的鑄造飛邊及加工毛刺

該工藝對軟材料尤其有效，諸如鋁和黃銅等。它還可以對鋼鐵材質去毛刺，依據毛刺尺寸以及毛刺附著在零件上的強度而定。對于鑄造零件它尤其有用，諸如發動機汽缸體、變速器殼、汽缸蓋及進氣歧管等，因為它可以一步就清除掉加工毛刺和飛邊。

實際上，吹氣氣流中所攜帶的冰粒子可以以固體形式沖擊零件，在接觸時讓毛刺、飛邊或大型污物移位。由于在沖擊后，冰粒子開始朝水發生相變，因此它們會變形并沿零件表面滑動，清洗掉微小污物。在相變完成時，冰，即此時的水，就會清洗零件。

噴冰系統只需要電源、自來水及壓縮空氣。在連續使用過程中，它每小時僅消耗20～30加侖的水。

該系統采用可靠的浸沒旋轉冷鼓法生成所需要的冰。冰粒子從鼓上用真空吸走并通過一個文丘里噴嘴傳遞。該噴嘴具有一個噴射圓圈，直徑大約為3英寸，在去毛刺加工中可以最高以6英寸/秒的速度移動。它可以在噴射柜中手動控制，或者用機器人及零件運輸系統自動控制。

大多數的應用場合需要采用一個干燥器模塊來將水從零件上排除。即便是鋁零件，如果采用空氣干燥則也有可能發生氧化。對于鐵材質，可以安裝一種阻銹應用模塊來進一步防止氧化。

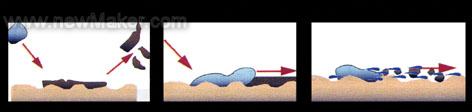

隨著沖擊冰變成水，它會發生位移，將污物沖走而不損壞零件表面

對于鑄件上飛邊的清除，通常采用高壓噴水方式。但是，在鑄造過程中，鑄件外表面比內表面冷卻得快，形成一種分層殼體。采用表壓達4000～6000磅/平方英寸的去飛邊噴射水可以穿透該殼體并去掉鑄件分層現象，掀掉材料的“草皮”。但是這樣就會產生成本高昂的再加工及較高的廢品率。

相比之下，噴冰工藝采用較低的壓力（115～150磅/平方英寸），因此不會產生鑄件分層結構。
