1　系統環境

1.1　硬件配置
　　●486以上系列微機
　　●打印機
　　●鼠標
　　●繪圖機
1.2　軟件配置
　　●DOS6.0或以上版本操作系統
　　●AutoCAD 12.0計算機輔助設計，輔助繪圖軟件包
　　●FORTRAN77 3.0版編譯程序設計語言
　　●FORAUT V1.0 FORTRAN與AutoCAD接口軟件包
　　●Turbo C＋＋編譯程序設計語言
　　●Windows95

2　軟件內容

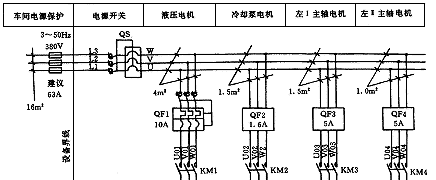

2.1　主回路的CAD
　　本軟件是組合機床及自動線電氣控制系統主回路計算機輔助設計及繪圖軟件包，適用于一般正轉電機、一般正反轉電機、帶制動器正反轉電機、雙速或三速電機、主軸定位和帶電腦監控器等多種形式的主回路的設計。
　　本軟件包由數據庫、圖形庫和源程序三部分組成。軟件采用軟件工程的方法進行開發。程序采用模塊化結構，輸入很少的數據，就能自動地繪出主回路的電氣控制系統圖，并包括元件型號、規格等選擇。軟件易于使用和維護，具有較好的實用性。
　　數據庫是各種常用電機及配套元件專用數據庫，其中匯總了300多種常用電機及其額定功率、額定電流、同步轉速及相配套的正反轉接觸器、自動開關、導線及管接頭等數據。本數據庫由27個數據文件所組成。

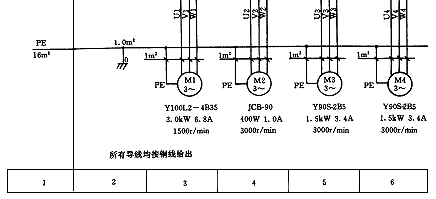

　　圖形庫中包括了繪制電控系統主回路所需的各種圖形，其中包括以下幾類主要圖形：自動開關類圖形、接觸器類圖形、電腦監控器類圖形、電機類圖形、框架類圖形(指包括主回路中各段用途、順序號、導線等圖形元素的圖形)等。
2.1.1　電機特征碼
　　為了區分不同類型電機的畫法，本軟件對電機進行了編碼，編碼規定如下：

圖1

2.2　繪制原理圖菜單

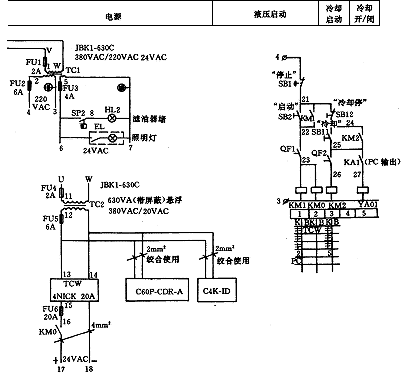

　　將常用的電器元件圖形符號、框圖圖形符號等做成子圖，應用AutoCAD菜單編程語言編制符號，并將此納入AutoCAD菜單中，可用鼠標點出需要的電器元件圖形符號，快速繪出原理圖。例(見圖2)。

圖2

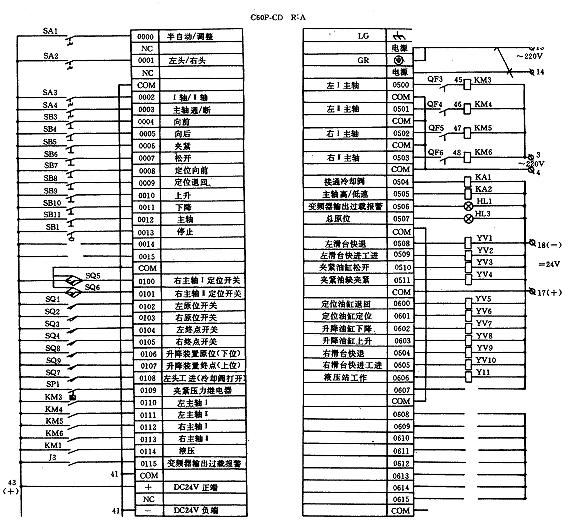

2.3　PC的I/O地址分配的CAD
　　目前，在我國可編順序控制器(PC)已普遍應用，為了提高設計速度，我們將常用的AB公司、西門子公司、立石公司等的PC150余種的地址分配表在AutoCAD下繪出，分類存入計算機中，并將此納入AutoCAD菜單中，根據需要可隨時調用?？捎檬髽它c出需要的PC的I/O地址分配表。例(見圖3)。

圖3

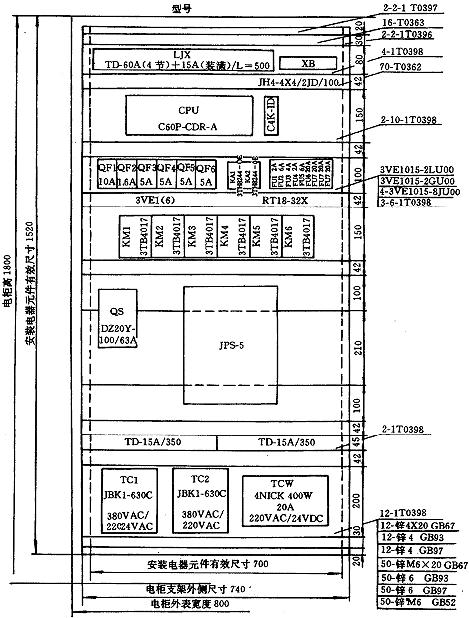

2.4　電柜內元件位置圖的CAD
　　電柜內元件位置圖是電控系統設計中所提供的圖紙之一，它是根據“電控系統原理圖”將各個控制元件布置在電柜中的圖紙。
　　本軟件是將組合所常用的電柜系列分別繪制的子圖，用以作為繪制電柜的基礎?？紤]到現在各種電器元件變化較大，各種新產品不斷涌現，對每個元件的長寬尺寸，抽出其共性，統一繪制1∶1的子圖，繪制出每種電器元件的有效尺寸。這樣可以大大降低子圖的數量，省去繪制子圖的繁雜，而且為增加新的電器元件提供了方便，生成的圖形也易于修改。
　　本軟件具有適用范圍廣、操作方便、自動化程度高、生成圖形后易修改等特點，具有較強的靈活性?？蛇m用于單機和自動線，板前、板后走線等，采用人機對話的方式輸入，操作方便。例(見圖4)。

圖4

2.5　繪制機床接線互聯圖

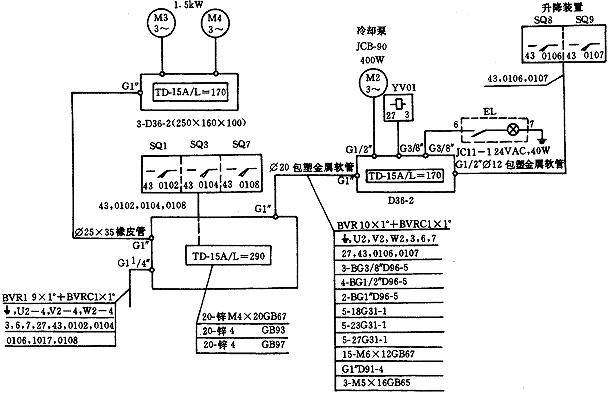

　　把典型機床部件、操縱臺面板圖等做成子圖，在AutoCAD繪圖軟件支持下，可以快速繪出機床接線互聯圖。例(見圖5)。

圖5#p#分頁標題#e#
