CimatronE Bom表的實際應用

時間:2011-03-01 09:38:55 來源:

　　無論是模具還是工裝夾具設計，一項很重要的工作必不可少，那就是要生成所有零件的材料清單，簡稱Bom表，Bom里應該包括零件的名稱、數量、材質、是否淬火、尺寸等生產所需要的信息。

　　Bom表在生產中起到非常重要的作用，主要有三個：

　　1、在設計初期做價格預算的依據，根據材質和零件的尺寸大小預算制造整套模具的價格，也就是我們所說的模具報價。

　　2 、計劃部門根據Bom表去外采購，采購是有周期的，提前采購以保證模具的正常交付。

　　3 、在裝配期間，裝配工人根據Bom表里的明細領取各個零件，按照工序把零件一一裝配起來，最終完成整個模具的生產，此時的Bom表應該在模具設計完整后再自動生成。

　　目前很多企業因?yàn)闆]有模具設計軟件，或者有軟件但是不能自動生成Bom表，只能手工設計Bom表，不但時間長而且還容易出錯，CimatronE軟件在這方面做了很好的開發，可以方便地生成所需要的Bom表，CimatronE的Bom表具有以下特點：

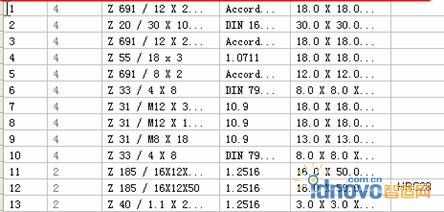

　　1、表格自動化：裝配里的每一個零件都會自動地包含在Bom表里，方便、準確、快捷。

　　2、表格信息全面：包含零件的名稱、數量、材質、類別(是否非標)、尺寸、日期等等。

　　3、可編輯：根據情況可以在Bom里添加和刪除明細，可以添加或移出標準件，還可以根據自己的需要做成標準模板。

　　4、實用性強：Bom表在生產中可以作為報價、采購、裝配最好的參考依據。

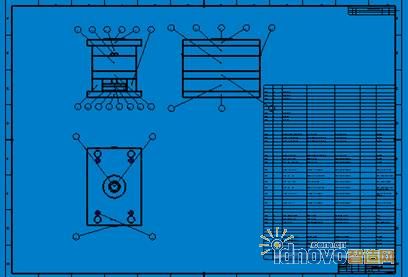

　　下面介紹在CimatronE里如何生成模具Bom表。

　　1、進入CimatronE界面，設計模具的總裝配(估算時不必設計的很細，但主要部分必須做好)。
