CAXA于2008年推出了制造工程師2008版新品，它是具有卓越工藝性的數控編程CAM軟件，高效易學，為數控加工行業提供了從造型、設計到加工代碼生成、加工仿真和代碼校驗等一體化的解決方案，是數控機床真正的“大腦”。CAXA制造工程師2008版新增加的CAXA編程助手模塊，是CAXA為數控機床操作工提供的用于手工數控編程的小工具。它一方面能使操作工在計算機上方便地進行手工代碼編制，同時也能讓操作工很直觀地看到所編制代碼的軌跡。

　　下面介紹CAXA編程助手模塊的一些應用案例供大家參考。

　　一、各類循環及變量的代碼讀入案例

　　1.單次循環代碼讀入

　　這里以一個方框軌跡為例。CAXA編程助手支持如下所示的帶循環語句和變量的代碼讀入。

　　%

　　G90G54G00Z200

　　X0Y0

　　T03G43H03

　　S800M03

　　Z100

　　G01 Z100 F50

　　X100 F300

　　#1=10

　　#3=100

　　WHILE [#1 LE #3] DO1;

　　Z#1

　　Y100

　　X-100

　　Y-100

　　X100

　　Y0

　　#1=#1+10

　　END 1

　　X0

　　Z20F100

　　G0 Z200

　　M30

　　%

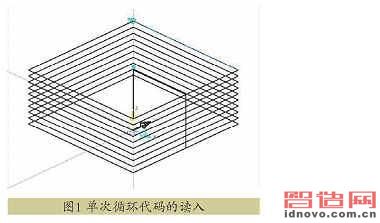

　　CAXA編程助手讀入后結果，如圖1所示。

　　

　　2.循環嵌套代碼讀入

　　下面是橢球面加工代碼。

　　%

　　G54G90G00X120Y0Z200

　　T2 G43H03 M06

　　Z150

　　#20=120

　　#21=60

　　#22=70

　　X0

　　#1=90

　　WHILE[#1GE0]DO2

　　#7=#22*SIN[#1]

　　#8=#20*COS[#1]

　　#9=#21*COS[#1]

　　#2=0

　　WHILE[#2LE360]DO1

　　#3=#8*COS[#2]

　　#4=#9*SIN[#2]

　　G90G01X#3Y#4Z#7F300

　　#2=#2+5

　　END1

　　#1=#1-5

　　END2

　　Z200

　　M30

　　%

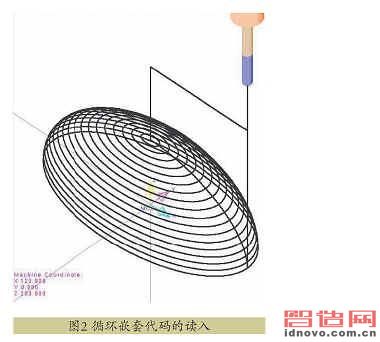

　　CAXA編程助手讀入后結果，如圖2所示。

　　

　　3.旋轉指令代碼讀入

　　CAXA編程助手支持G68，代碼如下。

　　%

　　G54G90

　　T2G43H02

　　G00Z100

　　#1=0

　　#2=0

　　#3=120

　　#4=60

　　#7=360

　　WHILE[#1LE#7]DO1

　　Z100

　　G17X0Y0

　　G68X0Y0R[#1]

　　X#3

　　Z0

　　#2=0

　　WHILE[#2LE#7]DO2

　　#5=#3*COS[#2]

　　#6=#4*SIN[#2]

　　G01X#5Y#6 F200

　　#2=#2+5

　　END2

　　#1=#1+30

　　Z100

　　X0Y0

　　G69

　　END1

　　M30

　　%

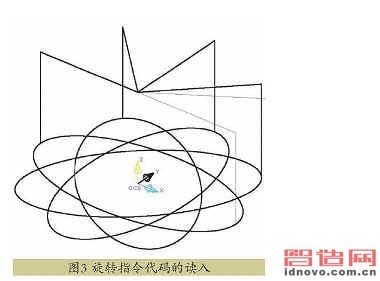

　　CAXA編程助手讀入后圖形顯示，如圖3所示。

　　

　　4.刀具長度及徑向補償變量代碼讀入

　　對于常見的輪廓倒圓角加工，常使用刀具長度和徑向兩個方向的補償作變量，如下面的代碼。

　　%

　　O1200

　　N00 T3 M6

　　N05 G90 G54 G0 X31.894

　　Y-59.862 S3000 M03

　　N10 G43 H0 Z100. M07

　　N15 #1=0.0 ;

　　N20 #2=5 ;

　　N25 #3=90.0 ;

　　N30 #4=6 ;

　　N35 #5=5 ;

　　N40 #8=0;

　　N45 WHILE[#1 LE #3] DO1;

　　N50 #6=#8-[[#4+#5]-[#4+#5]*COS[#1]] ;

　　N55 #7=[[#4+#5]*SIN[#1]]-#4;

　　N60 G10L12P1 R#7;

　　N65 Z0.

　　N70 G01Z#6

　　N75 G41 D1 Y-39.862 F1000

　　N80 X-41.788

　　N85 G17 G2 X-62.788 Y-18.862

　　I0. J21.

　　N90 G1 Y37.295

　　N95 G2 X-41.788 Y58.295 I21.

　　J0.

　　N100 G1 X31.894

　　N105 G2 X43.894 Y46.295 I0.

　　J-12.

　　N110 G1

　　Y-27.862

　　N115 G2 X31.894

　　Y-39.862 I-12. J0.

　　N120 G1 G40

　　Y-59.862

　　N125 G0 Z100.

　　N130 X31.894

　　Y-59.862

　　N135 #1=[#1+#2];

　　N140 END 1;

　　N145 M09

　　N150 M05

　　N155 M30

　　%

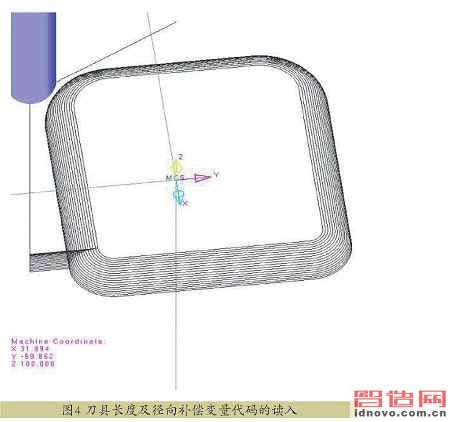

　　用CAXA編程助手讀入后，直接顯示軌跡如圖4所示。

　　

　　5.子程序調用

　　CAXA編程助手支持宏程序的子程序調用，并能按機床模擬調用過程，例如下面的程序。

　　主程序：

　　%

　　O4

　　G90G00Z50.

　　Z0.0

　　G65P9130U80.0V60.0C10.0R12

　　.0D21F130;

　　G90G0Z50.

　　X-100.0

　　Z0.0

　　G65P9130U60.0V80.0R10.0C8.

　　0D15F90W1;

　　G90G0Z50.

　　M30

　　%。

　　子程序：

　　%

　　O9130(SQUARE)

　　IF[#21EQ#0]GOTO5

　　IF[#22EQ#0]GOTO5

　　IF[#18EQ#0]GOTO5

　　IF[#7EQ#0]GOTO5

　　#10=ABS[#[2000+#7]]

　　IF[#18LT#10]GOTO10

　　IF[#3EQ#0]GOTO1

　　IF[#3LT#10]GOTO10

　　N1 #15=[ROUND[#21/2*1000]]/1000

　　#16=[ROUND[#22/2*1000]]/1000

　　IF[#3GE#15]GOTO15

　　IF[#3GE#16]GOTO15

　　IF[#18GE#15]GOTO15

　　IF[#18GE#16]GOTO15

　　IF[#23EQ#0]GOTO2

　　G91G17G01G42X#18Y-[#16-#18]

　　D#7F#9

　　G02X-#18Y-#18I-#18

　　G01X-[#15-#3]

　　G02X-#3Y#3J#3

　　G01Y[#22-2*#3]

　　G02X#3Y#3I#3

　　G01X[#21-2*#3]

　　G02X#3Y-#3J-#3

　　G01Y-[#22-2*#3]

　　G02X-#3Y-#3I-#3

　　G01X-[#21-#15-#3]

　　G02X-#18Y#18J#18

　　G01G40X#18Y[#16-#18]F[#9*3]

　　GOTO20

　　N2 G91G17G01G41X-

　　#18Y-[#16-#18]D#7F#9

　　G03X#18Y-#18I#18

　　G01X[#15-#3]

　　G03X#3Y#3J#3

　　G01Y[#22-2*#3]

　　G03X-#3Y#3I-#3

　　G01X-[#21-2*#3]

　　G03X-#3Y-#3J-#3

　　G01Y-[#22-2*#3]

　　G03X#3Y-#3I#3

　　G01X[#21-#15-#3]

　　G03X#18Y#18J#18

　　G01G40X-#18Y[#16-#18]

　　F[#9*3]

　　GOTO20

　　N5 #3000=140(ARGUMENT IS NOT ASSIGNED)

　　N10 #3000=141(OVERSIZE OFFSET VELUE)

　　N15 #3000=142(COMMAND DATA ERROR)

　　N20 G#27G#28D#29M99

　　%。

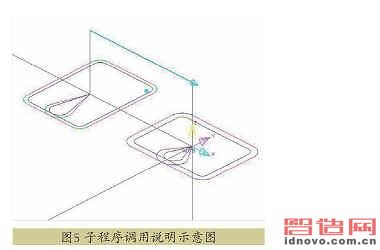

　　只要將主程序和子程序放到一個目錄下，用CAXA編程助手編程調用主程序，則主、子程序結合后的加工軌跡都能全部顯現出來，并且可以進行模擬仿真，如圖5所示。

　　

　　6.螺旋插補代碼讀入案例

　　下面是螺旋插補代碼：

　　%

　　T2 G43H02 M6

　　G90 G54 G0 X0. Y0. S30000

　　M03

　　G43 H0 Z100. M07

　　Z0

　　#1=10

　　#2=100

　　WHILE[#1LE#2]DO1

　　#3=-[#1]

　　G1 X49.98 F300

　　G17 G3 I-49.98 J0. Z#3 F1500

　　#1=#1+10

　　END1

　　G1X0Y0

　　G1 Z6. F4500

　　G0 Z100.

　　M30

　　%。

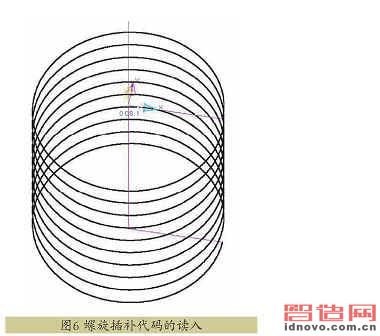

　　讀入后圖形如圖6所示。

　　

　　7.比例縮放代碼

　　下面是本例給出的代碼。

　　%

　　#20=70

　　#21=30

　　#22=40

　　#23=-50.0

　　#24=-30.0

　　#26=0

　　#30=4

　　#27=1

　　(增量)

　　G90G00G54X0Y0Z250

　　T2

　　S1000 M03

　　X#20

　　#1=1

　　#7=#22

　　#8=#20

　　#9=#21

　　WHILE[#1LE#30]DO2

　　#2=0

　　#3=#8*#1 - #23*[#1-1]

　　G90G00X#3

　　Z0.0

　　G51 X[#23]Y0.0P[#1]

　　WHILE[#2LE360]DO1

　　#3=#8*COS[#2]

　　#4=#9*SIN[#2]

　　G90G01X#3Y#4F300

　　#2=#2+10

　　END1

　　#1=[#1+#27]

　　G50

　　IF[#1 EQ 6] GOTO 50

　　#3=#8*[#1-#27]-#23*[#26*#27]

　　X#3

　　N50 Z150.0

　　#26=#26+1

　　END2

　　M30

　　%

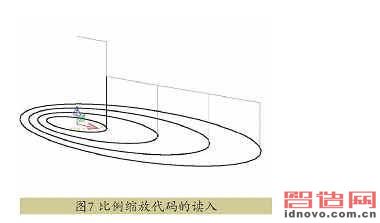

　　讀入后圖形如圖7所示。

　　

　　二、換刀模擬及G83啄式鉆孔等的模擬

　　利用CAXA編程助手的仿真線框仿真功能，可模擬程序的換刀及啄式鉆孔。其中，啄式鉆孔可模擬出鉆頭上下往復的運動情況。

　　下面是示例的代碼。

　　%

　　T27 M06

　　G90 G55 G0 X0. Y0.

　　S1500 M03

　　G43.4 H27 Z100.

　　G99 G81 X-47.611 Y-12.969

　　Z-15. R0.5 Q1. F100

　　X-31.57 Y5.119

　　X-17.918 Y-10.922

　　X-6.655 Y23.208

　　G80

　　G90 G0 Z40.

　　X0. Y0.

　　T26 M06

　　S1000 M03

　　G43.4 H26 Z100.

　　Z80. M08

　　G99 G83 X-50.341 Y26.962

　　Z-13. R15.5 Q1. F100

　　X-3.925 Y49.488

　　X47.611 Y20.137

　　G80

　　G90 G0 Z100.

　　X0. Y0.

　　M09

　　M30

　　%

　　在上述代碼中，一般CAM模擬只能做簡單的G81鉆孔動作，但對于G83這樣的啄式鉆孔則無法模擬，而CAXA編程助手則可以進行上下往復的真實模擬。

　　三、代碼與機床的單機通信

　　CAXA編程助手面向操作工級別，因此支持單機RS232通信，可直接在軟件內完成“發送代碼”、“接收代碼”以及傳輸設置。方便數控操作工在計算機手工編程結束后直

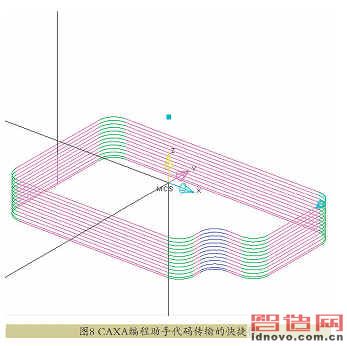

　　接將代碼送到機床。以FANUC 0i通信為例。CAXA編程助手傳輸程序非常方便，界面如圖8所示。

　　

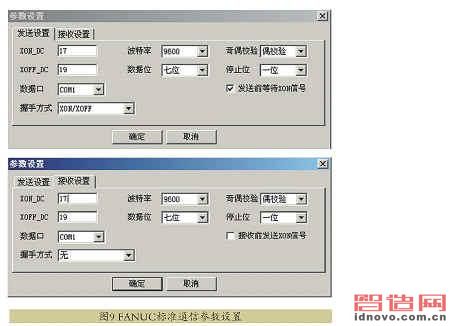

　　本例中的FANUC標準通信參數設置如圖9所示。

　　

　　按上述設置，在傳輸通信操作過程中，需要在CAXA編程助手中先發送代碼，然后在機床端接收代碼。如果希望機床端先接收，在CAXA編程助手后發送，則需要在CAXA編程助手發送參數中將“發送前等待XON信號”選項去掉(不打鉤)。

　　此外，在傳輸前需要做一條FANUC傳輸線(或購買一條FANUC標準傳輸線)，將計算機串口和機床串口連接起來。由于篇幅所限，關于CAXA編程助手的典型應用就介紹到這里，讀者在使用的過程中一定會有更多的發現，希望與大家進行交流。
