在Pro/ENGINEER 4.0中利用VC2005定制加工刀具庫

時間:2011-02-28 10:31:32 來源:

　　對于Pro/ENGINEER的二次開發隨著相關的軟件版本的更新，涉及到了開發工具種類和相關設置以及其不同版本與Pro/ENGINEER的相互兼容問題。就開發工具VC而言，對于Pro/ENGINEER 2000i、2001、Wildfire 2.0只能用VC++6.0，而Pro/ENGINEER 3.0只能用VC.NET 2003，最新版本的Pro/ENGINEER 4.0只能用VC 2005。

　　就開發工具種類而言，明顯的變化是在Pro/ENGINEER 4.0提供了VB的支持，包括VB 2005.net以及類似于word、excel的VBA，并且函數比較全，而且完全基于類的方法。對于Pro/TOOLKIT，它是PTC提供用于對Pro/ENGINEER進行二次開發的有效工具。Pro/TOOLKIT提供了大量的C語言函數，幫助我們利用C語言編程來增加Pro/ENGINEER的功能。

　　本文應用VC 2005結合Pro/ENGINEER 4.0的功能模塊Pro/TOOLKIT進行二次開發，通過給Pro/ENGINEER中添加菜單來訪問外部刀具庫，對數控加工過程中刀具參數實現文件化操作，解決Pro/ENGINEER在NC序列設置刀具的設定中需要逐個輸入刀具參數的問題。

　　一、總體方案

　　Pro/TOOLKIT并不提供對MFC的支持，利用MFC強大功能實現對話框的開發。其與刀具數據庫的連接必須運用通信方式實現，應用程序可使用DLL動態鏈接庫文件實現。

　　采用VC 2005編寫動態連接庫訪問數據庫，最后編寫與Pro/TOOLKIT的接口，然后在Pro/ENGINEER系統中加載Pro/TOOLKIT應用程序。

　　利用VC 2005提供的MFC開發人機交互界面，它能向用戶提供圖形與文字共存的可視化環境，使操作自然、簡便和快速，并且設計、調試及修改都比較方便，技術也比較成熟。

　　這里采用了Access數據庫作為刀具庫的數據源，以ODBC作為接口，數據庫的調用、編寫簡單，在VC 2005中可直接調用。

　　二、程序的編制

　　1.建立刀具庫并設置數據源

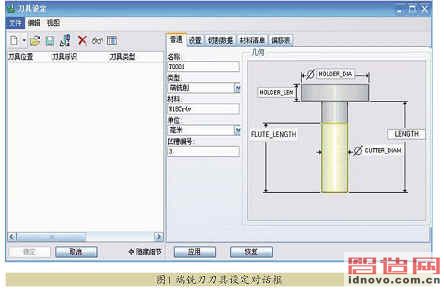

　　在Pro/NC加工中，主要加工類型為銑削和車削，還能進行線切割。以銑削為例，對工件進行曲面銑削中采用的端銑刀刀具設定對話框為例，如圖1所示。

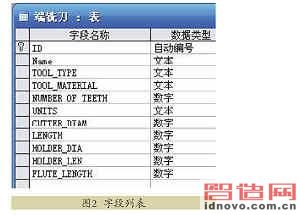

　　由此，我們可以根據對話框界面所需輸入?yún)?shù)的要求確定數據庫中一個表格的字段個數，如圖2所示。

　　根據常用的端銑刀數據建立數據庫表，數據庫名稱為銑削刀具庫.mdb。然后對數據源進行設定：在Windows系統中的控制面板→管理工具→數據源選項(ODBC)→用戶DSN，設置添加數據源驅動程序，Driver do Microsoft Access，數據源名稱為milling，最后指定到銑削刀具庫的端銑刀數據表。

　　2.MFC程序1sjk.dll的編寫

　　(1)添加刀具庫類CDaoju，建立MFC數據庫接口在VC 2005開發環境中通過菜單項目→添加→MFC ODBC，使用者來新建一個基于CRecordset的類(CDaoju)映射于已經建好的數據庫表，即選擇前面已注冊好的ODBC數據源車刀，再選擇表，完成后程序自動加入代碼，從而獲得了可以應用的表格字段。

　　(2)刀具庫顯示對話框的設計

　　1)創建對話框資源：在VC 2005開發環境中通過菜單項目→添加→資源→Dialog→新建生成新的對話框。

　　2)在對話框上添加一個列表控件，右擊列表控件設定其屬性中外觀，查看(View)生成報告(Report)。

　　3)雙擊對話框創建基于該對話框的類，自動生成CDialog派生類定義的頭文件和相應的實現文件。

　　4)雙擊列表控件，給列表控件添加成員變量m_mcutter。

　　5)右擊基于對話框的類，點擊添加→函數，給出相應的對話框初始函數OnInitDialog()。

　　BOOL CDBDlg::OnInitDialog()

　　{

　　…

　　Chuangjiankongbiao(); //建立表

　　…

　　str = m _mcut.

　　GetDefaultConnect(); //得到字符串

　　“ODBC;DSN=Milling”

　　str+=m_mcut.

　　GetDefaultSQL(); //得到總的字符為

　　ODBC;DSN=Milling[端銑刀]

　　SetWindowText(str); //設置

　　窗體的名稱

　　create=true;

　　Huodeshuju();

　　return TRUE;

　　}

　　6)在類視圖中選中CDBDlg，右擊添加函數Chuangjiankongbiao()和函數Huodeshuju()。

　　void CDBDlg::Chuangjiankongbiao()

　　{

　　m_mcutter.InsertColumn(0，”

　　刀具類型”，LVCFMT_CENTER，

　　138，0); //插入一列

　　…

　　m_mcutter.InsertColumn(8，”

　　長度”，LVCFMT_CENTER，66，

　　0);

　　}

　　void CDBDlg::Huodeshuju()

　　{

　　…

　　{

　　pd.iItem=k;

　　pd.iSubItem=0;

　　pd.pszText=m_mcut.m_TOOL_

　　TYPE.LockBuffer();

　　m_mcutter.InsertItem(&pd);

　　…

　　pd.iSubItem=8;

　　printf(pd.pszText，"%10.3f"，

　　m_mcut.m_Length);

　　m_mcutter.SetItem(&pd);

　　m_mcut.MoveNext();

　　}

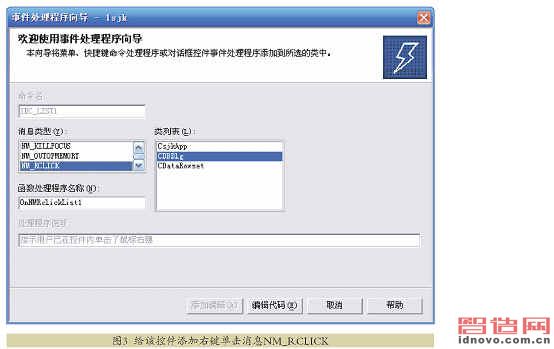

　　7)在對話框中，使列表控件在處于選中右擊，給該控件添加右鍵單擊消息NM_RCLICK，

　　應給出相應的消息函數，功能是彈出輸出數據的命令菜單，如圖3所示。

　　下面是消息函數主要代碼。

　　void CDBDlg::OnNMRcli

　　ckList1(NMHDR*pNMHDR，

　　LRESULT*pResult)

　　{

　　currentselect=m_mcutter.

　　GetHotItem(); //獲得當前擊活項的索引值

　　if(currentselect==-1) return;

　　CMenu me;

　　CPoint po;

　　GetCursorPos(&po); //獲得鼠標的屏幕坐標

　　me.LoadMenu(IDR_MENU1); //載入菜單

　　CMenu*pr=me.GetSubMenu(0); //獲取指向彈出菜單的指針，位置值開始為0;

　　pr->TrackPopupMenu(TPM_

　　LEFTALIGN|TPM_RIGHTBUTTON，

　　po.x，po.y，this，NULL);

　　*pResult=0;

　　}

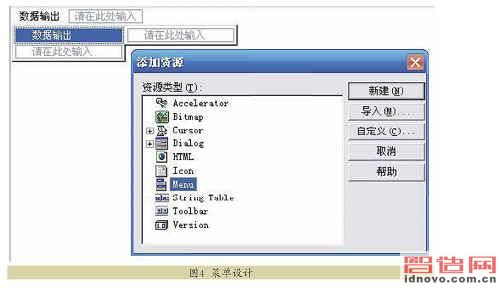

　　8)插入一個菜單資源，單擊編輯區菜單區域，輸入“數據輸出”。在其下添加1個子菜單，標明為：數據輸出，如圖4所示。

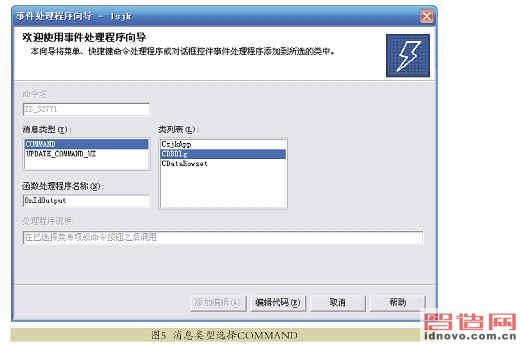

　　右擊下面的子菜單，在彈出的菜單中選添加事件處理程序，在彈出的對話框中消息類型選擇COMMAND，對應給出相應的消息函數。用此實現右擊彈出的菜單中的數據輸出命令，如圖5所示。

　　下面是消息函數主要代碼。

　　void CDBDlg::OnIdOutput()

　　{

　　…

　　filepath.m_ofn.lpstrFilter="*.
